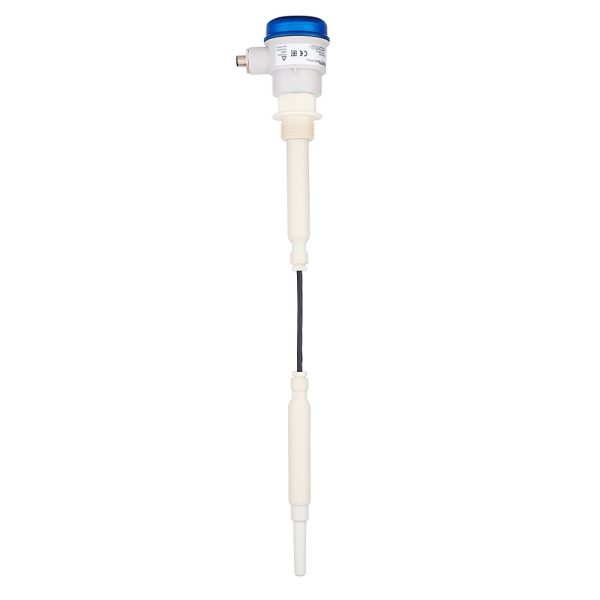

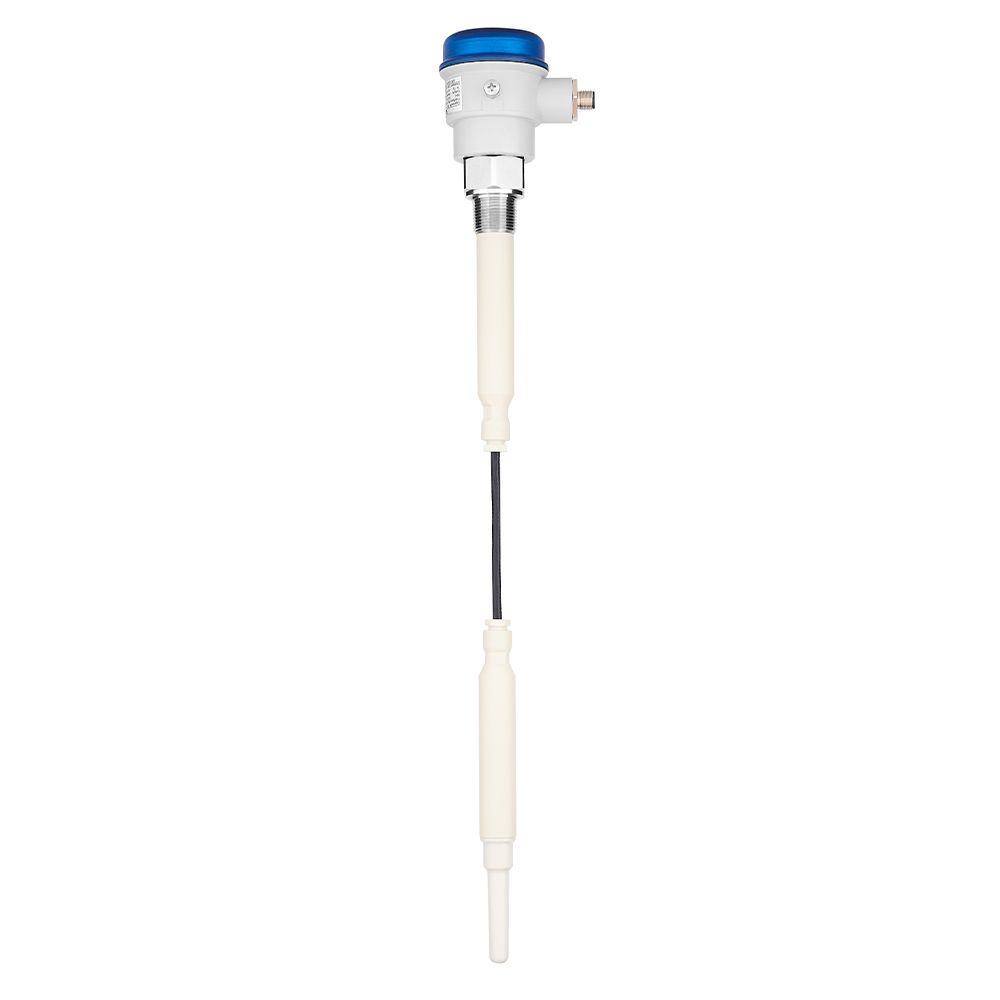

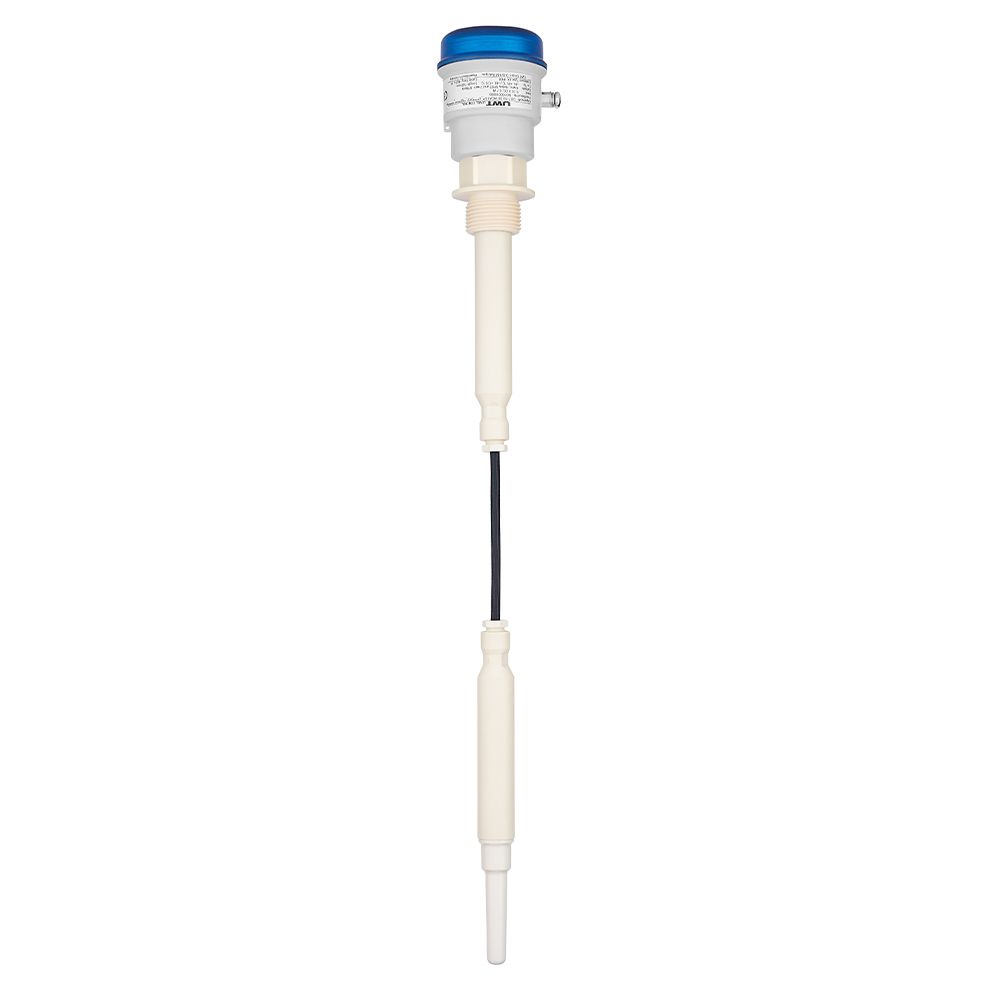

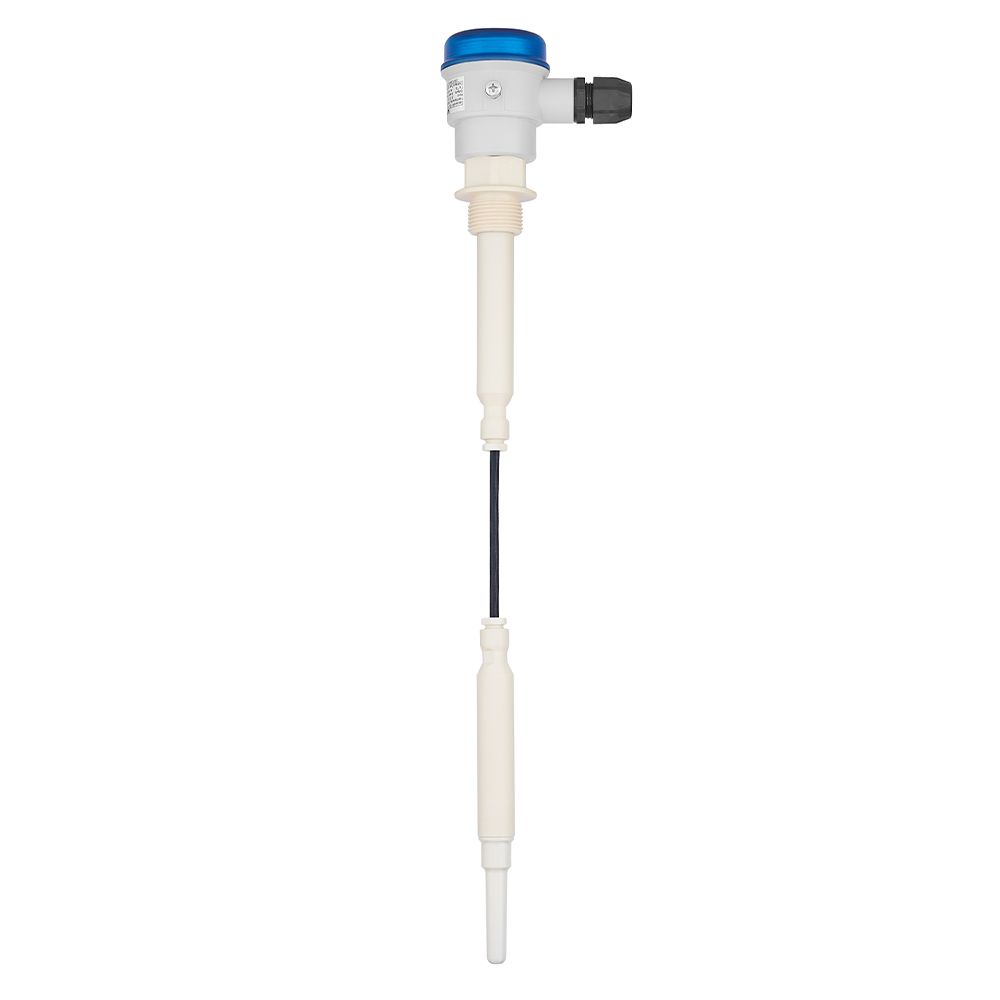

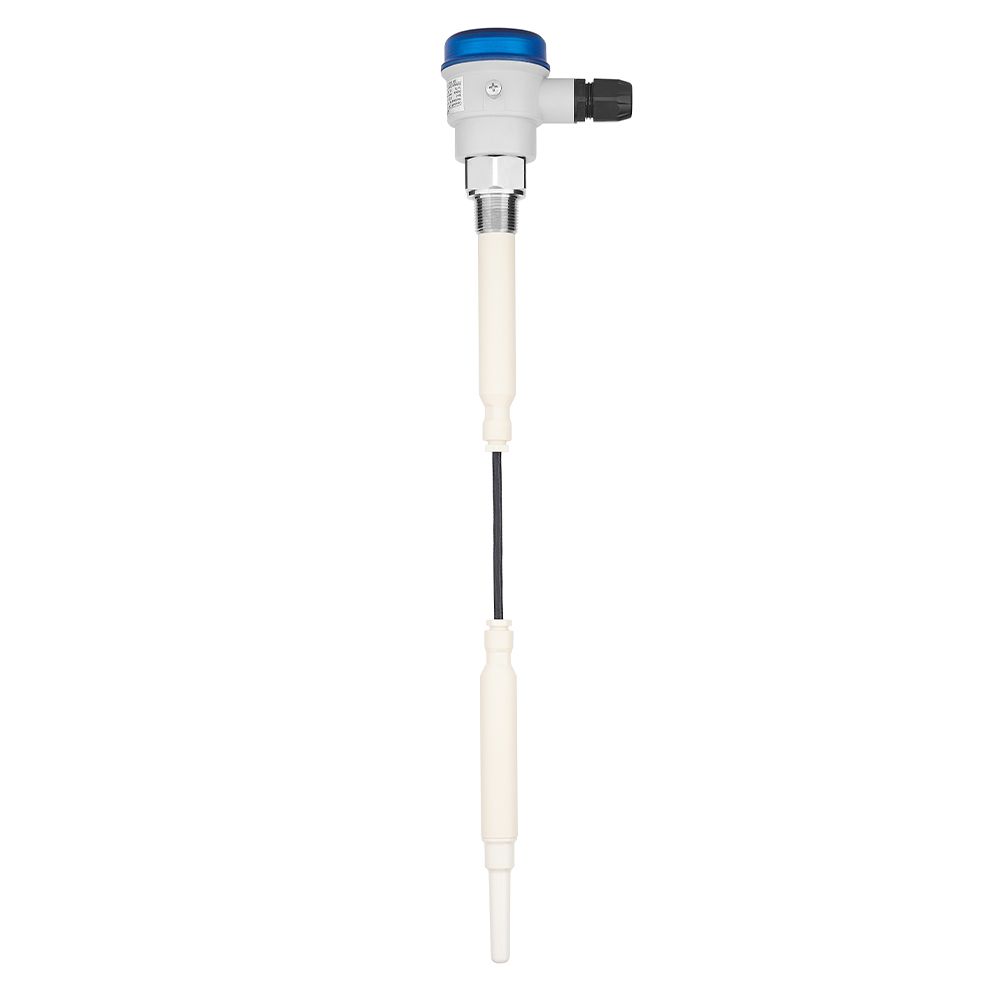

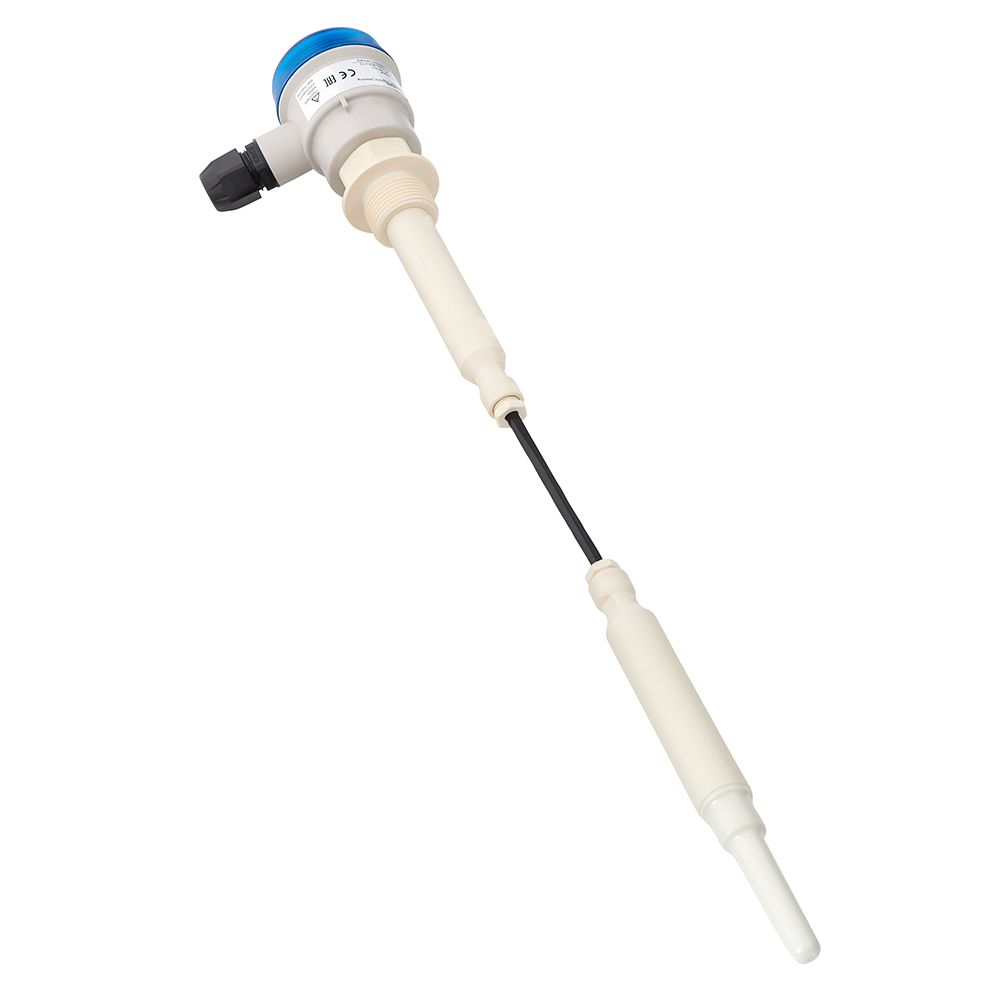

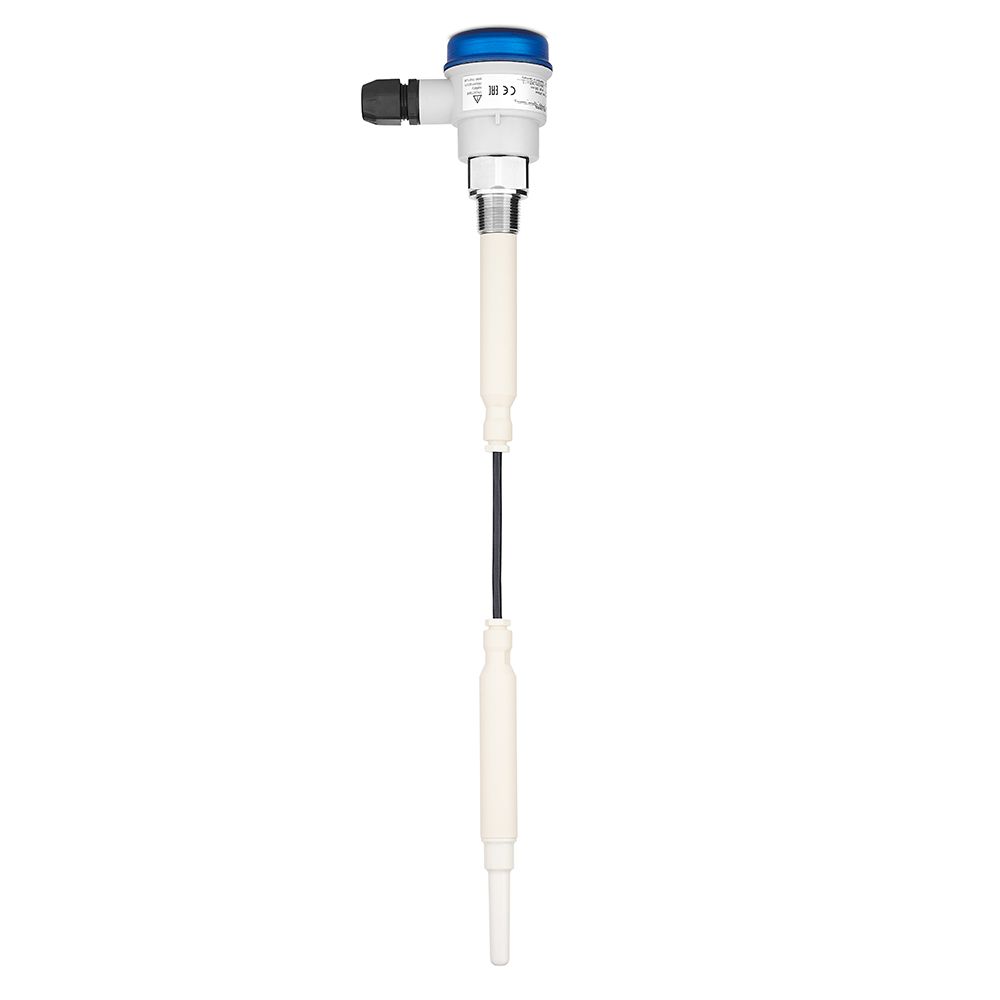

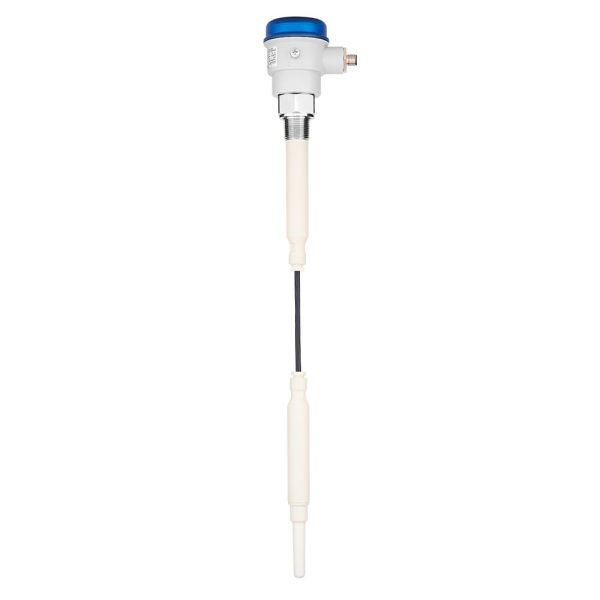

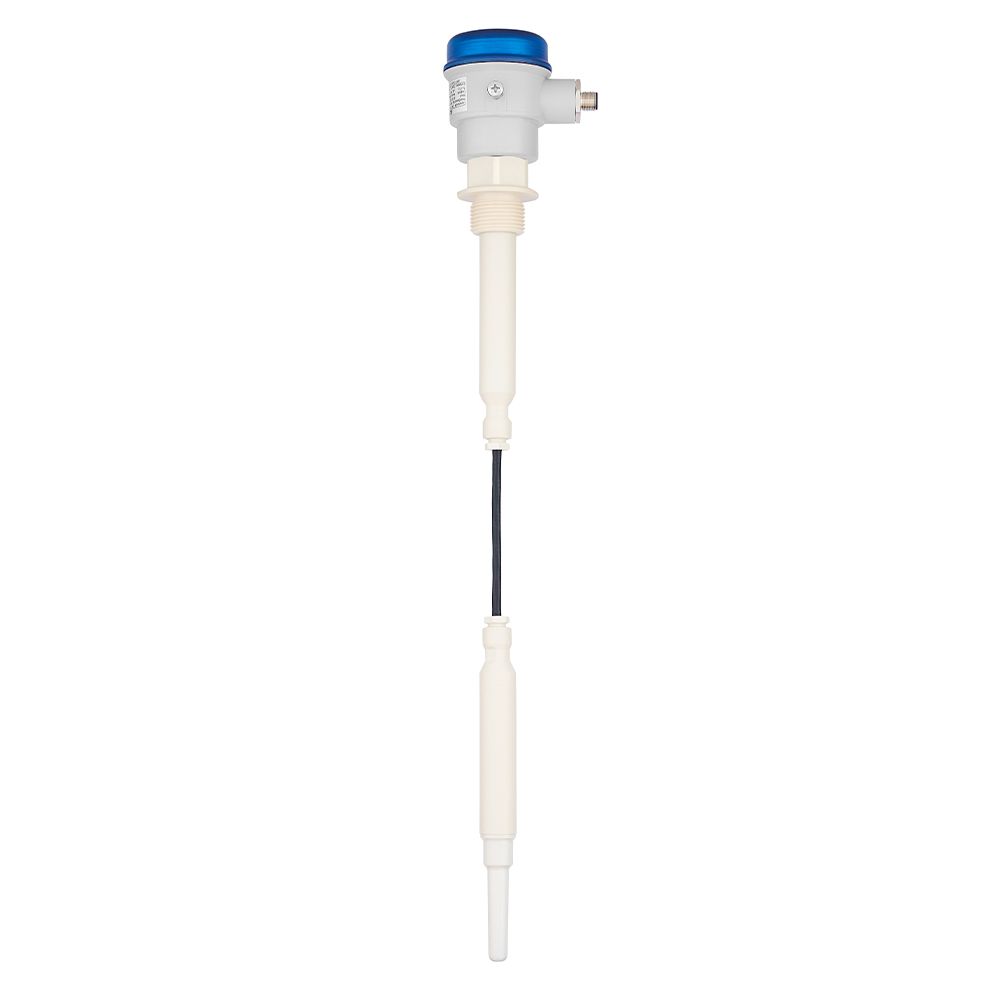

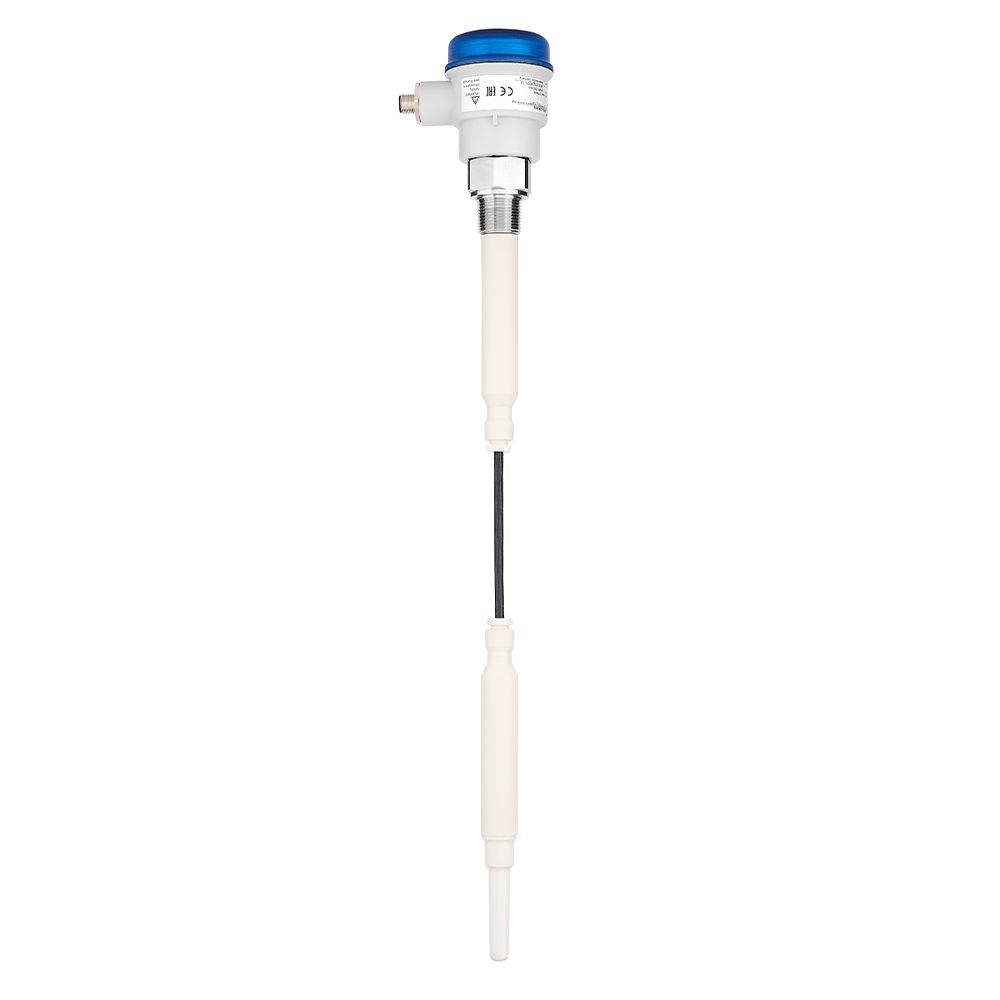

UWT talpinis lygio jutiklis Capanivo® – CN 7150

Lygio matuokliai

Taikymo sritys

Talpinis lygio ribinis jungiklis Capanivo® CN 7150 su kabeline prailginimo dalimi naudojamas kaip pilnumo, poreikio arba tuštumo detektorius visų tipų skysčiuose. Kabelis gali būti individualiai konfigūruojamas iki 20 m ilgio. Jutiklis montuojamas iš viršaus. Jautrumas patogiai reguliuojamas tiesiogiai prie jutiklio naudojant potenciometrą.

Savybės

  • Relė, 8/16 mA arba 4…20 mA nuolatinio signalo išvestis
  • „Tip Sensitivity“ ir „Active Shield Technology“ užtikrina patikimus matavimo rezultatus net ir esant lipnioms ar putojančioms terpėms
  • Tinkamas naudoti CIP/SIP procesuose esant temperatūrai iki 150 °C
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Matavimo principas

    Talpinis

  • Matavimo paskirtis

    Taškinio lygio matavimas
    Fazės (sąsajos) lygio matavimas

  • Versija

    Korpusas Ø 65 mm

  • Terpė

    Skysčiai
    Birios medžiagos

  • Montavimo padėtis

    Viršus
    Apėjimo linijoje (Bypass)
    Stovintajame vamzdyje (Standpipe)
    Už indo ribų
    Ant lizdo

  • Aplinkos temperatūra

    -40°C … +85°C (-40 … +185°F)

  • Proceso temperatūra

    -40°C … +125°C (-40°F … +257°F), CIP/SIP up to 150°C (302°F)

  • Proceso slėgis

    -1 bar … +10 bar (-14.5 psi … +145 psi)

  • Minimali jautrumo riba

    DK ≥ 1.5

  • Korpuso tipas

    Standartinis

  • Korpuso medžiaga

    Plastikas (PBT/PC)

  • Korpuso apsaugos klasė

    IP68, Tipas 4X

  • Sriegio jungtys

    ≥ G 3/4"

  • Flanšo jungtys

    ≥ 1"
    ≥ DN25

  • Higieninės jungtys

    ---

  • Sudrėkintos medžiagos

    Nerūdijantis plienas 1.4404 (316L)
    FKM
    FFKM
    FEP
    PPS

  • Tikslumas

    ---

  • Mechaninis apkrovimas

    Zondas: 400 N

  • Min. panardinimo ilgis

    92 mm (3.6")

  • Maks. panardinimo ilgis

    20 m (65.74')

  • Maitinimo šaltinis

    9...33V DC

  • Signalo išvestis

    Relė
    Tranzistorius
    8/16 mA
    4…20 mA

  • Sertifikatai

    CE
    ATEX
    IEC-Ex
    INMETRO
    TR-CU
    Bendrosios paskirties
    FM
    CSA
    KC
    CCC
    UKCA

  • Apsaugos nuo sprogimo žymėjimas

    Ex i

  • Higiena / Farmacija

    ---

  • Laivų sertifikatas

    ---

  • Apsauga nuo perpildymo

    WHG
    VLAREM

  • SIL kvalifikacija

    ---

  • Kiti sertifikatai

    ---

  • Vartotojo sąsaja

    Potenciometras

  • Optinis indikatorius

    LED

  • Ypatybės

    Reguliuojamas jautrumas
    Reguliuojamas išvesties delsimas
    Perjungiama logika (Fail Safe High – Fail Safe Low)
    Reguliuojamas jungimo taškas
    Reguliuojama histerezė

GALIMI MODELIAI

Prekės kodasKaina
CN 7150
