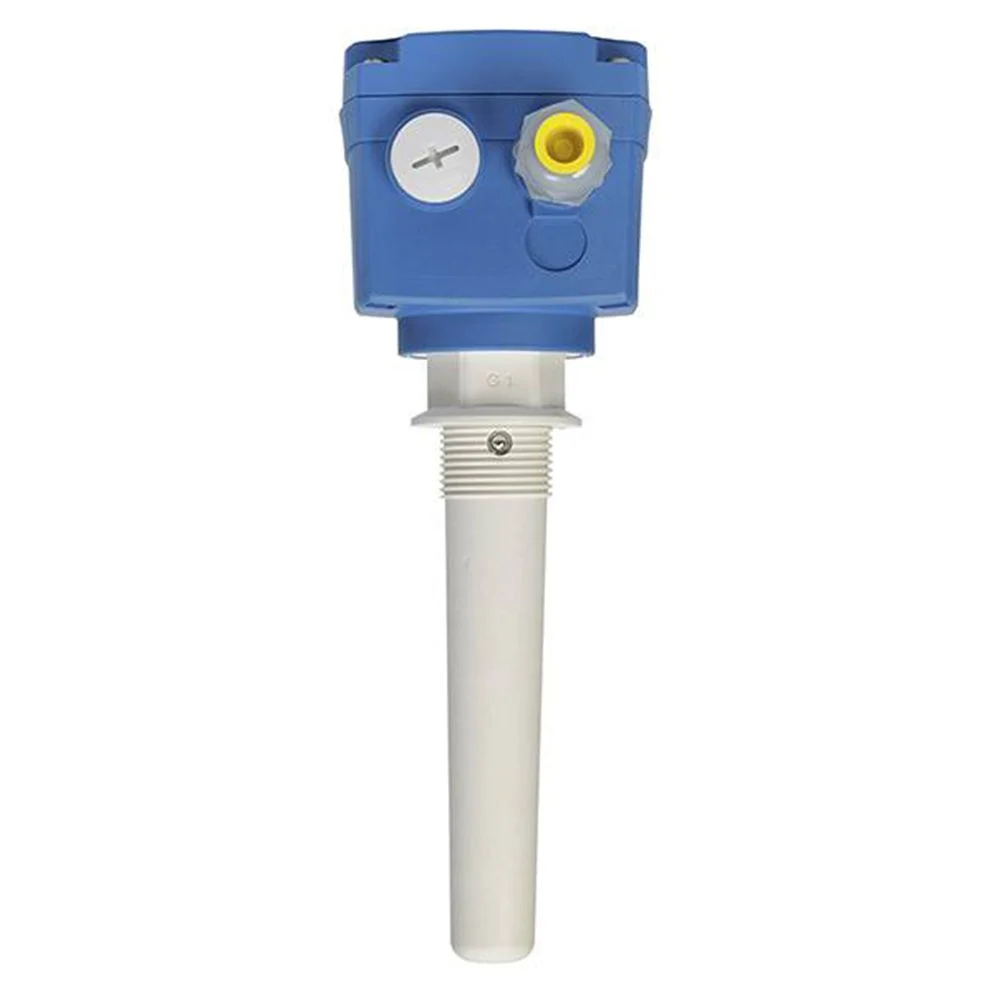

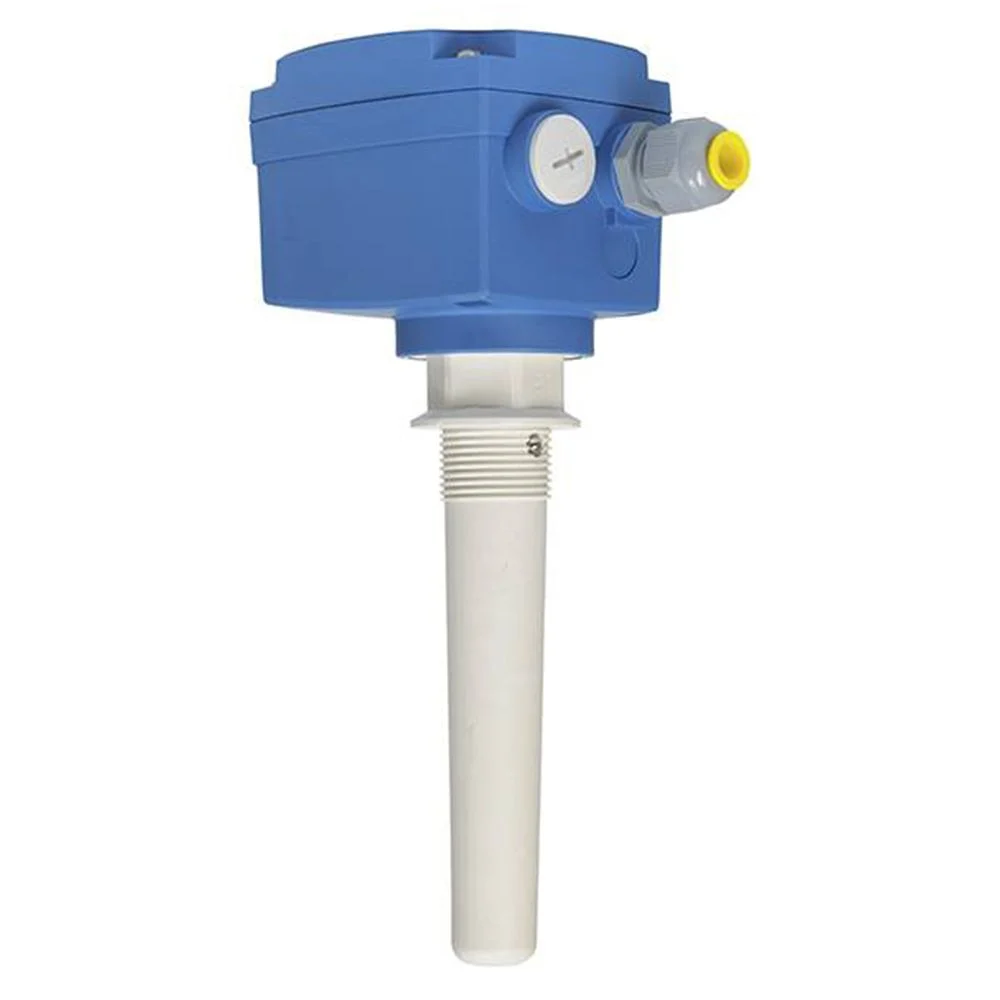

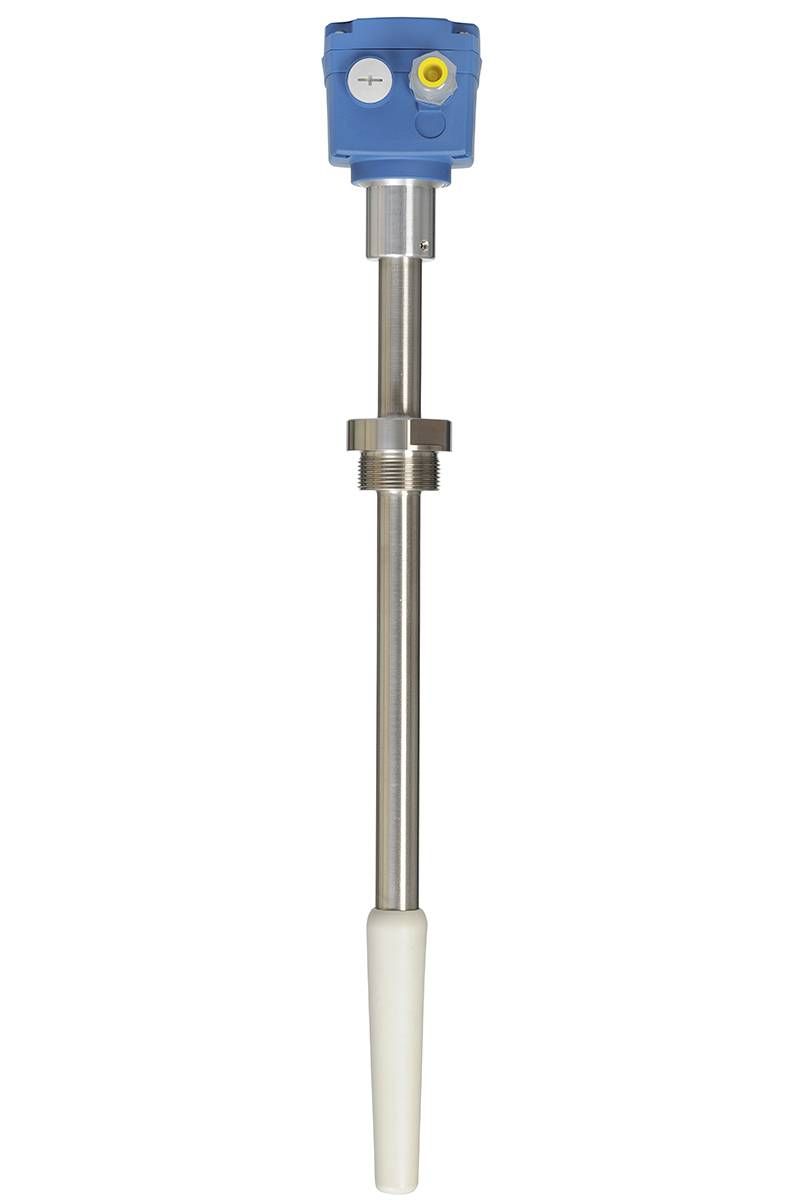

UWT talpinis lygio jutiklis Capanivo® – CN 4020

SPECIFIKACIJOS

• Matavimo principas

  Talpinis

• Matavimo paskirtis

  Taškinio lygio matavimas

• Versija

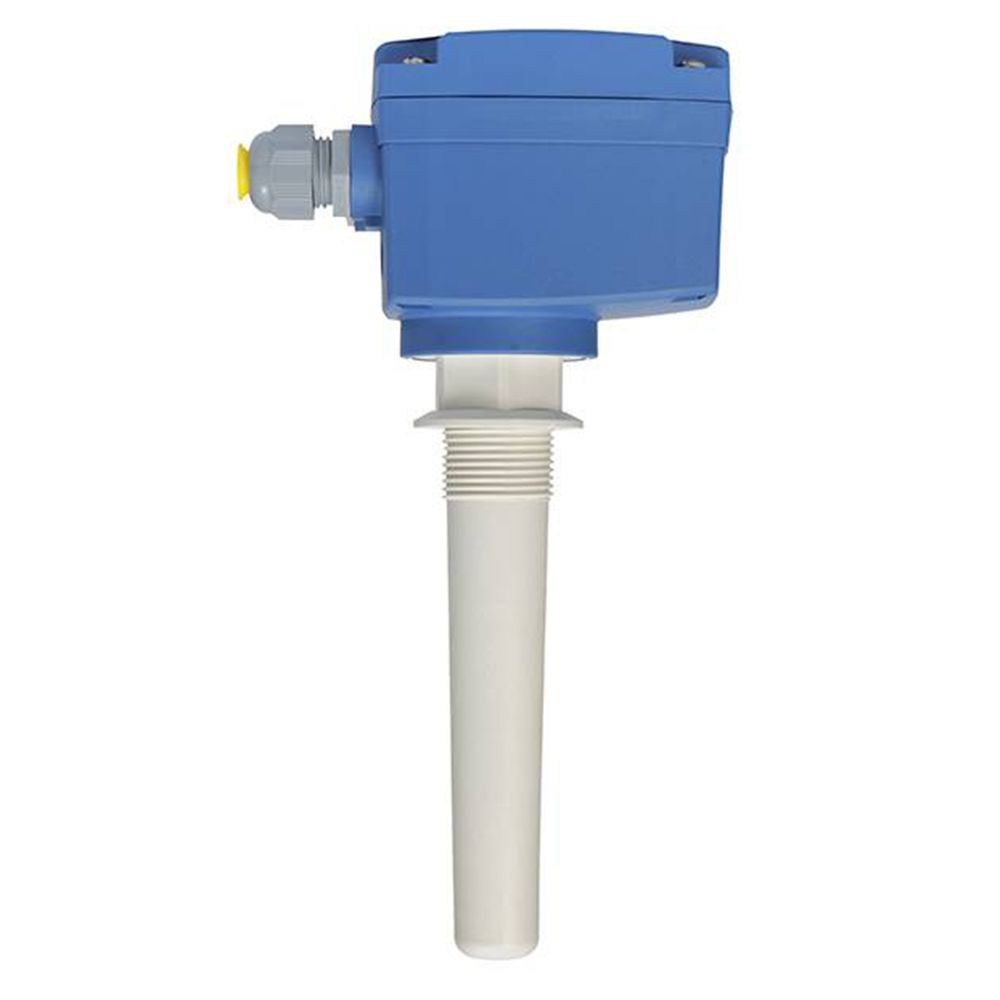

  Trumpas prailginimas (120 °C)

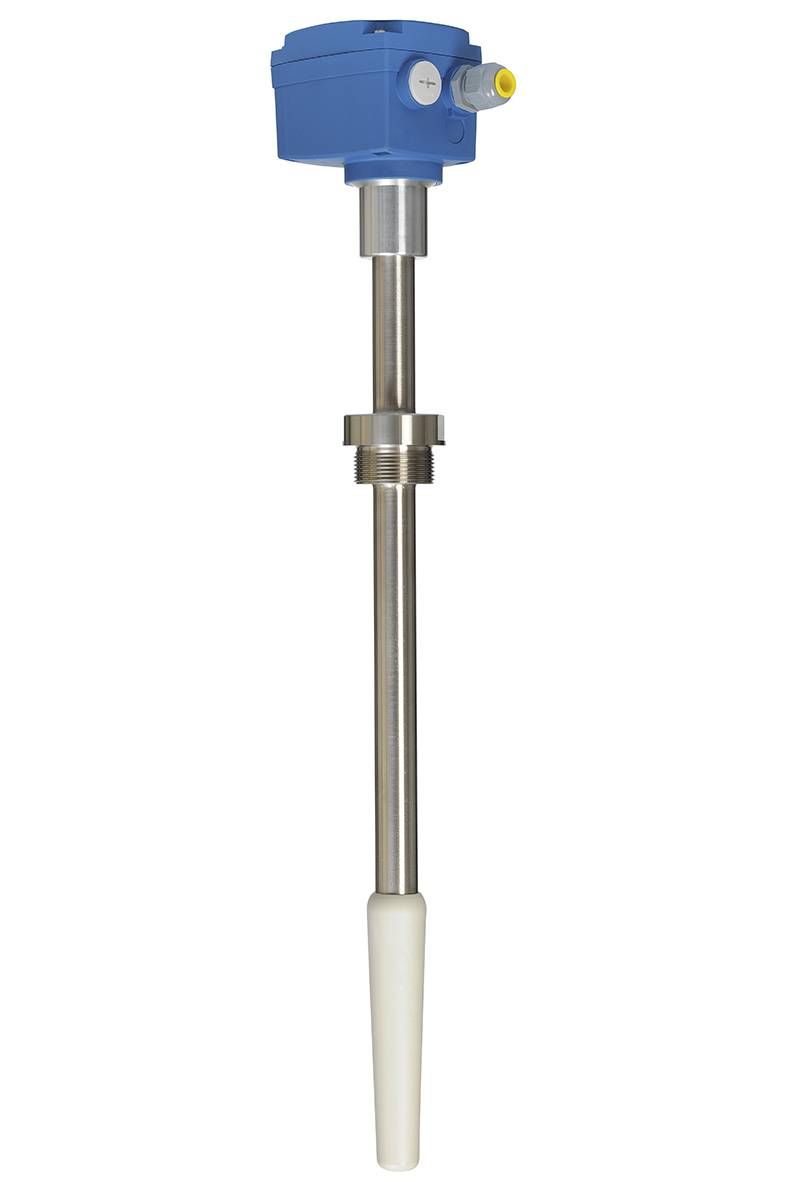

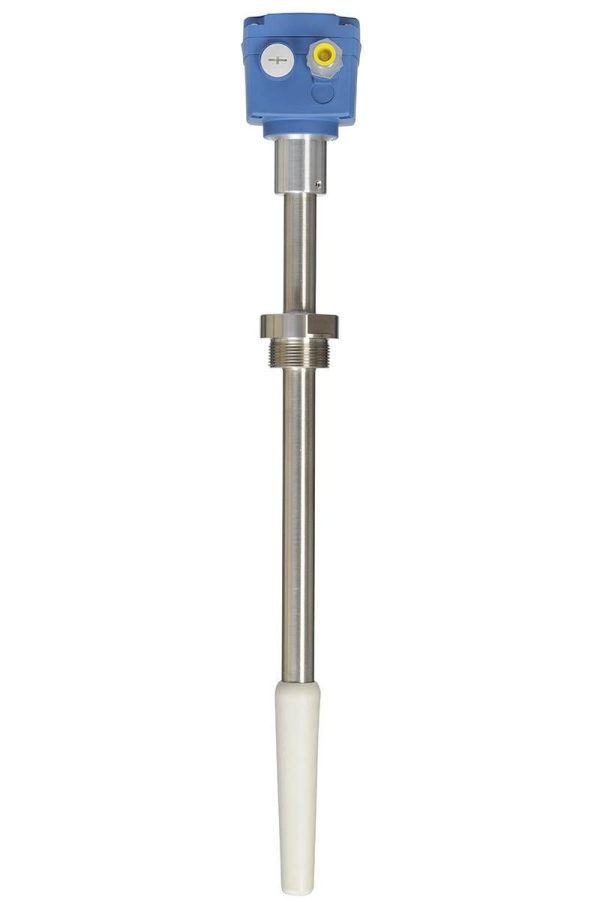

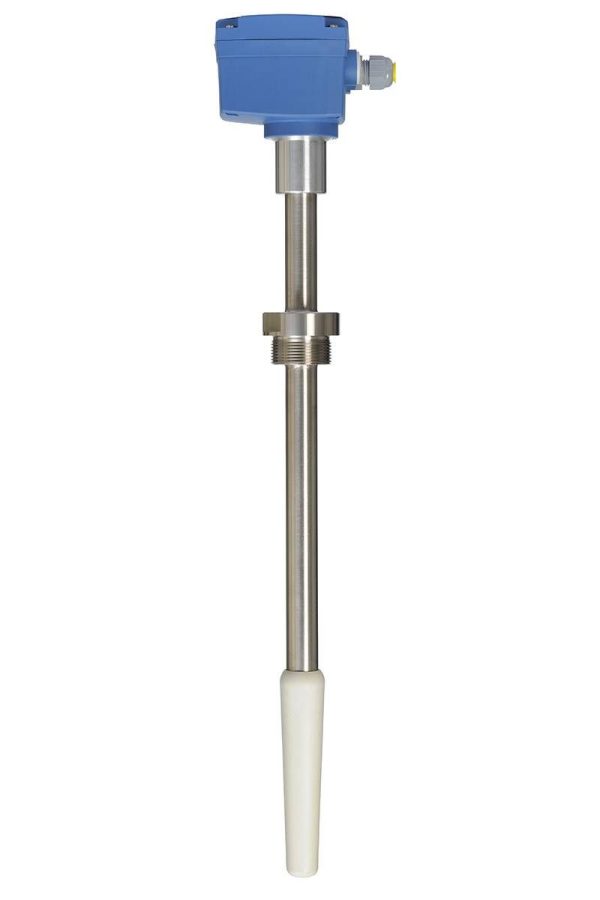

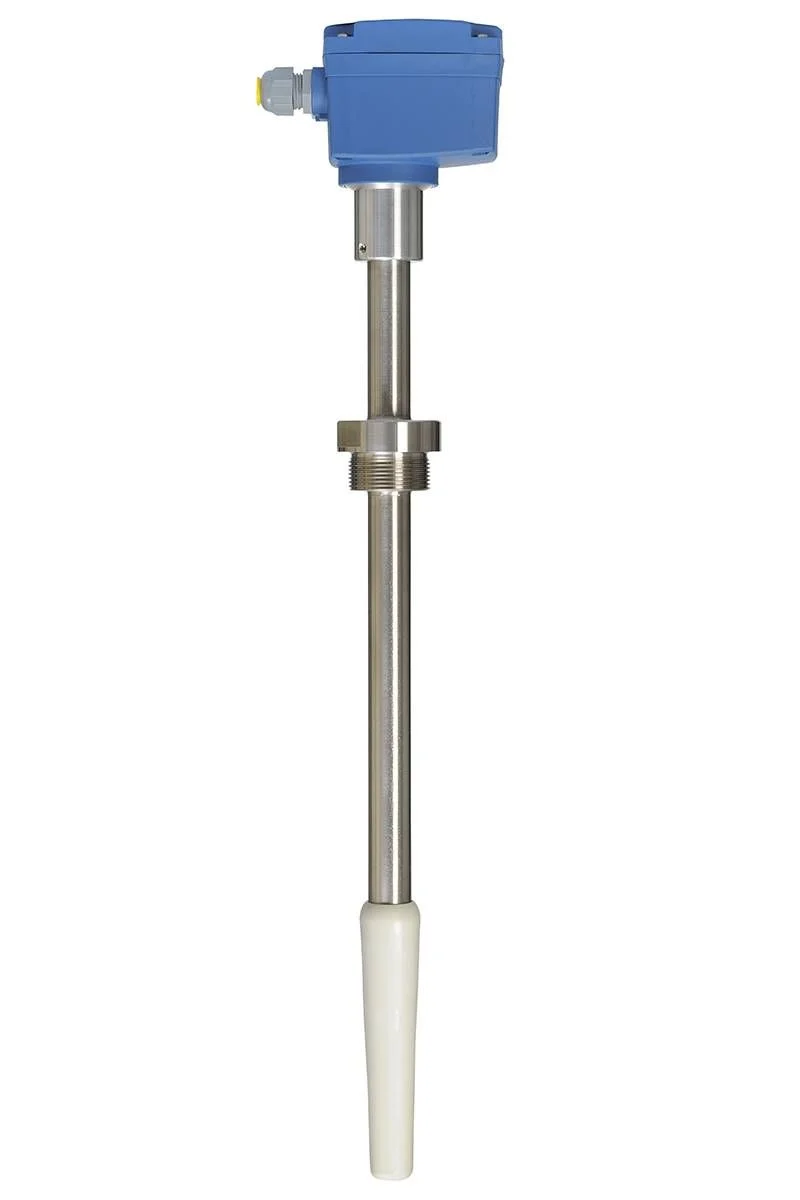

  Trumpas prailginimas (180 °C)

• Terpė

  Birios medžiagos

• Montavimo padėtis

  Viršus
  Horizontaliai
  Vertikaliai
  Kampu (kūgio srityje)
  Už indo ribų

• Aplinkos temperatūra

  -40°C … +60°C (-40°F … +140°F)

• Proceso temperatūra

  -40°C … +180°C (-40°F … +356°F)

• Proceso slėgis

  -1 bar … +25 bar (-14.5 psi … +363 psi)

• Minimali jautrumo riba

  DK ≥ 1.6

• Korpuso tipas

  Standartinis

• Korpuso medžiaga

  Aliuminis
  Plastikas (PA6)

• Korpuso apsaugos klasė

  IP66

• Sriegio jungtys

  ≥ G 1"

• Flanšo jungtys

  ---

• Higieninės jungtys

  ---

• Sudrėkintos medžiagos

  Nerūdijantis plienas 1.4305 (303)
  PPS

• Tikslumas

  ---

• Mechaninis apkrovimas

  120 °C versija: 1,2 kN (zondas)
  180 °C versija: 1,2 kN (zondas) ir 200 Nm (prailginimas)

• Min. panardinimo ilgis

  120 °C versija: 155 mm (6,1")
  180 °C versija: 190 mm (7,5")

• Maks. panardinimo ilgis

  120 °C versija: 155 mm (6,1")
  180 °C versija: 400 mm (1.37')

• Maitinimo šaltinis

  21...27V DC
  20...40V DC
  Universalus įtampų diapazonas (21...45V DC / 21...230V AC)

• Signalo išvestis

  Relė SPDT
  Relė DPDT
  Tranzistorius PNP

• Sertifikatai

  CE
  ATEX
  IEC-Ex
  TR-CU

• Apsaugos nuo sprogimo žymėjimas

  Ex t

• Higiena / Farmacija

  EG 1935/2004
  FDA

• Laivų sertifikatas

  ---

• Apsauga nuo perpildymo

  ---

• SIL kvalifikacija

  ---

• Kiti sertifikatai

  ---

• Vartotojo sąsaja

  Šokliukas (Jumper)

• Ypatybės

  Reguliuojamas jautrumas
  Reguliuojamas išvesties delsimas
  Perjungiama logika (Fail Safe High – Fail Safe Low)
  Slankiojantis antgalis kintamam panardinimo ilgiui
