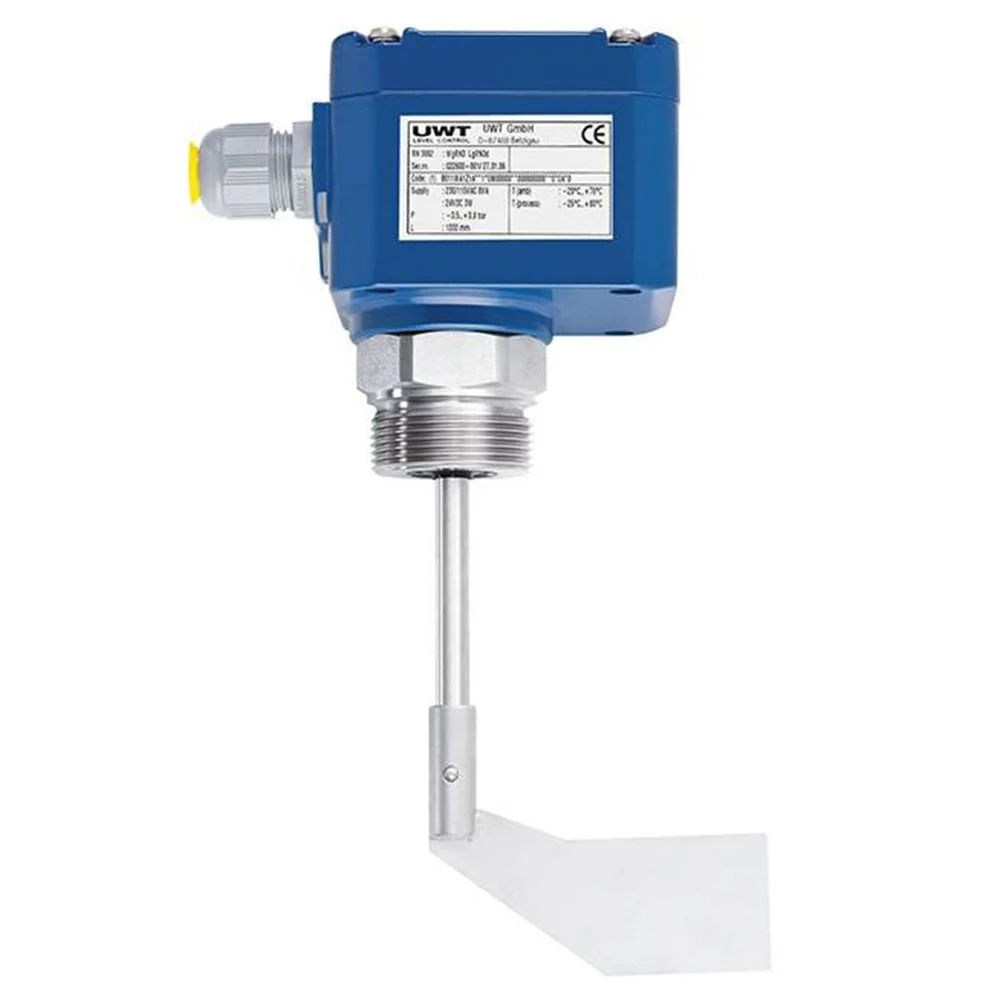

UWT rotacinis mentės lygio jungiklis Rotonivo® – RN 3001

SPECIFIKACIJOS

• Matavimo principas

  Rotacinė mentė

• Matavimo paskirtis

  Taškinio lygio matavimas

• Versija

  Standus velenas
  Švytuoklinis velenas
  Lyno prailginimas (komplektas)

• Terpė

  Birios medžiagos

• Montavimo padėtis

  Viršus
  Horizontaliai
  Kampu (viršus)
  Kampu (kūgio srityje)
  Į žemyn nukreiptus vamzdžius
  Ant lizdo

• Aplinkos temperatūra

  -40°C … +60°C (-40°F … +140°F)

• Proceso temperatūra

  -40°C ... +1100°C (-40°F … +2012°F)

• Proceso slėgis

  -0,9 bar ... +10 bar (-13.1 psi … +145 psi)

• Minimali jautrumo riba

  > 15 g/l (> 0,9 lbs/ft³)

• Korpuso tipas

  Standartinis

• Korpuso medžiaga

  Aliuminis
  Plastikas (PA6)

• Korpuso apsaugos klasė

  IP66

• Sriegio jungtys

  ≥ G 1"
  ≥ NPT 1"
  ≥ M30 x 1,5

• Flanšo jungtys

  ≥ DN32
  ≥ 2"

• Higieninės jungtys

  ≥ Triclamp 2"

• Sudrėkintos medžiagos

  Aliuminis
  Nerūdijantis plienas 1.4301 (304)
  Nerūdijantis plienas 1.4305 (303)
  Nerūdijantis plienas 1.4404 (316L)
  Nerūdijantis plienas 1.4541 (321L)
  NBR
  FPM
  PTFE
  Grafitas
  Keramika

• Tikslumas

  ---

• Mechaninis apkrovimas

  Standus velenas: 50 Nm
  Švytuoklinis velenas: 0,4 kN

• Min. panardinimo ilgis

  70 mm (2,76")

• Maks. panardinimo ilgis

  1 m (3,34')

• Maitinimo šaltinis

  24V AC
  48V AC
  115V AC
  230V AC
  24V DC
  Universalus įtampų diapazonas (24V DC / 22…230V AC)

• Signalo išvestis

  Mikro jungiklis
  Relė SPDT
  Tranzistorius PNP

• Sertifikatai

  CE
  ATEX
  IEC-Ex
  TR-CU
  INMETRO

• Apsaugos nuo sprogimo žymėjimas

  Ex t

• Higiena / Farmacija

  EHEDG (tipas ED)
  EG 1935/2004
  FDA

• Laivų sertifikatas

  ---

• Apsauga nuo perpildymo

  ---

• SIL kvalifikacija

  ---

• Kiti sertifikatai

  ---

• Naudotojo sąsaja

  Šuolių perjungikliai (jumper)
  Potenciometras

• Optinis indikatorius

  LED

• Ypatybės

  Reguliuojamas jautrumas
  Reguliuojamas išvesties delsimas
  Perjungiama logika (Fail Safe High – Fail Safe Low)
  Avarinis signalas (sukimosi kontrolė)
