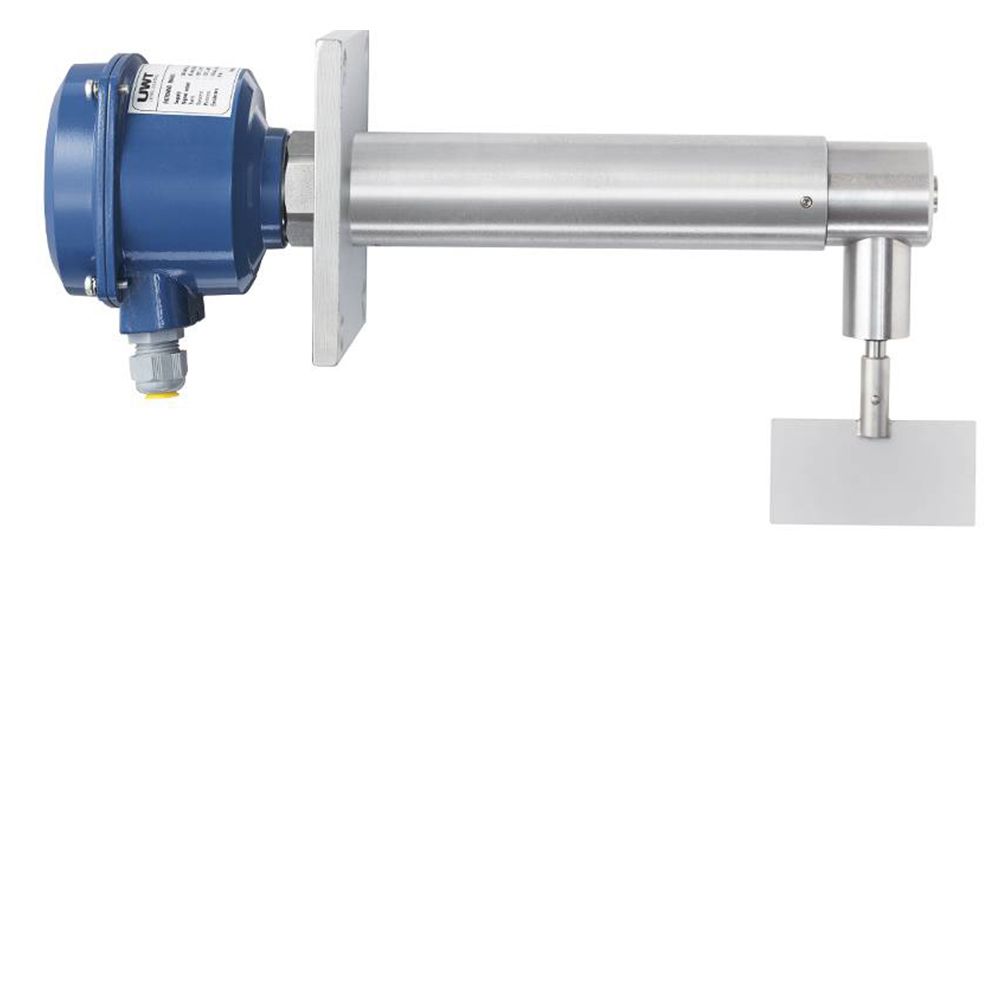

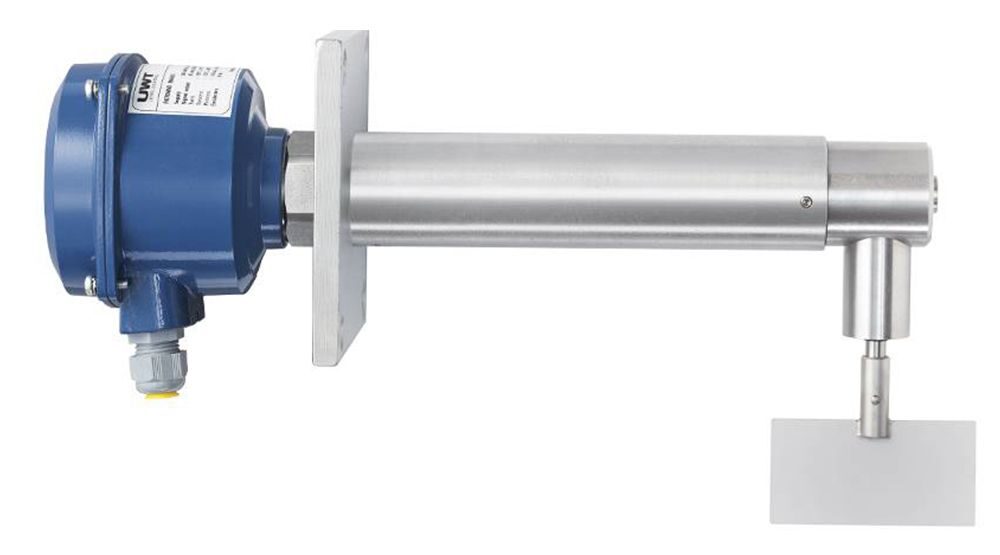

UWT rotacinis mentės lygio jutiklis Rotonivo® – RN 6003

Lygio matuokliai

Taikymas

Rotonivo® RN 6003 – rotacinis mentės lygio jungiklis sandėliavimo ir technologiniuose konteineriuose, skirtas pilno, poreikio ir tuščio lygio kontrolei birioms medžiagoms. Veikia iki +250 °C ir 10 bar, pasižymi aukštu mechaniniu atsparumu. Turi didesnį korpusą patogiai instaliacijai, sprogimui atsparią versiją (GasEx zona) ir SIL2 sertifikatą.

Savybės

  • Padidinta korpuso erdvė laidų prijungimui
  • Sprogimui atspari versija dujų aplinkai
  • SIL2 saugos sertifikatas
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Matavimo principas

    Rotacinė mentė
  • Matavimo paskirtis

    Taškinio lygio matavimas
  • Versija

    Kampinė prailginimo dalis
    Kampinė prailginimo dalis su kampiniu flanšu
    Sustiprinto lyno versija
  • Terpė

    Birios medžiagos
  • Montavimo padėtis

    horizontali
    horizontali (kūgio dalyje)
  • Aplinkos temperatūra

    -40°C … +50°C (-40°F … +122°F)
  • Proceso temperatūra

    -40°C ... +250°C (-40°F … +482°F)
  • Proceso slėgis

    -0,9 bar ... +10 bar (-13.1 psi … +145 psi)
  • Minimali jautrumo riba

    > 15 g/l (> 0,9 lbs/ft³)
  • Korpuso tipas

    Standart
    Flameproof
    Increased safety
  • Korpuso medžiaga

    Aliuminis
  • Korpuso apsaugos klasė

    IP66
    NEMA Tipas 4
  • Sriegio jungtys

    ---
  • Flanšo jungtys

    ≥ DN100
    ≥ 4"
  • Higieninės jungtys

    ---
  • Sudrėkintos medžiagos

    Aliuminis
    Nerūdijantis plienas 1.4301 (304)
    Nerūdijantis plienas 1.4305 (303)
    Nerūdijantis plienas 1.4541 (321L)
    NBR
    FPM
    PTFE
  • Tikslumas

    ---
  • Mechaninis apkrovimas

    Aliuminis: 250 Nm
    Nerūdijantis plienas: 600 Nm
  • Min. panardinimo ilgis

    125 mm (4.92")
  • Maks. panardinimo ilgis

    600 mm (2')
  • Maitinimo šaltinis

    24V AC
    48V AC
    115V AC
    230V AC
    24V DC
    Universalus įtampų diapazonas (24V DC / 22…230V AC)
  • Signalo išvestis

    Mikro jungiklis
    Relė SPST
    Relė SPDT
    Relė DPDT
  • Sertifikatai

    CE
    Bendrosios paskirties
    ATEX
    IEC-Ex
    TR-CU
    INMETRO
    FM
    CSA
  • Apsaugos nuo sprogimo žymėjimas

    Ex t
  • Higiena / Farmacija

    ---
  • Laivų sertifikatas

    ---
  • Apsauga nuo perpildymo

    ---
  • SIL kvalifikacija

    SIL 2
  • Kiti sertifikatai

    ---
  • Naudotojo sąsaja

    Šuolių perjungikliai (jumper)
    Potenciometras
  • Optinis indikatorius

    LED
  • Ypatybės

    Reguliuojamas jautrumas
    Reguliuojamas išvesties delsimas
    Perjungiama logika (Fail Safe High – Fail Safe Low)
    Avarinis signalas (sukimosi kontrolė)

GALIMI MODELIAI

Prekės kodas Kaina
RN 6003
