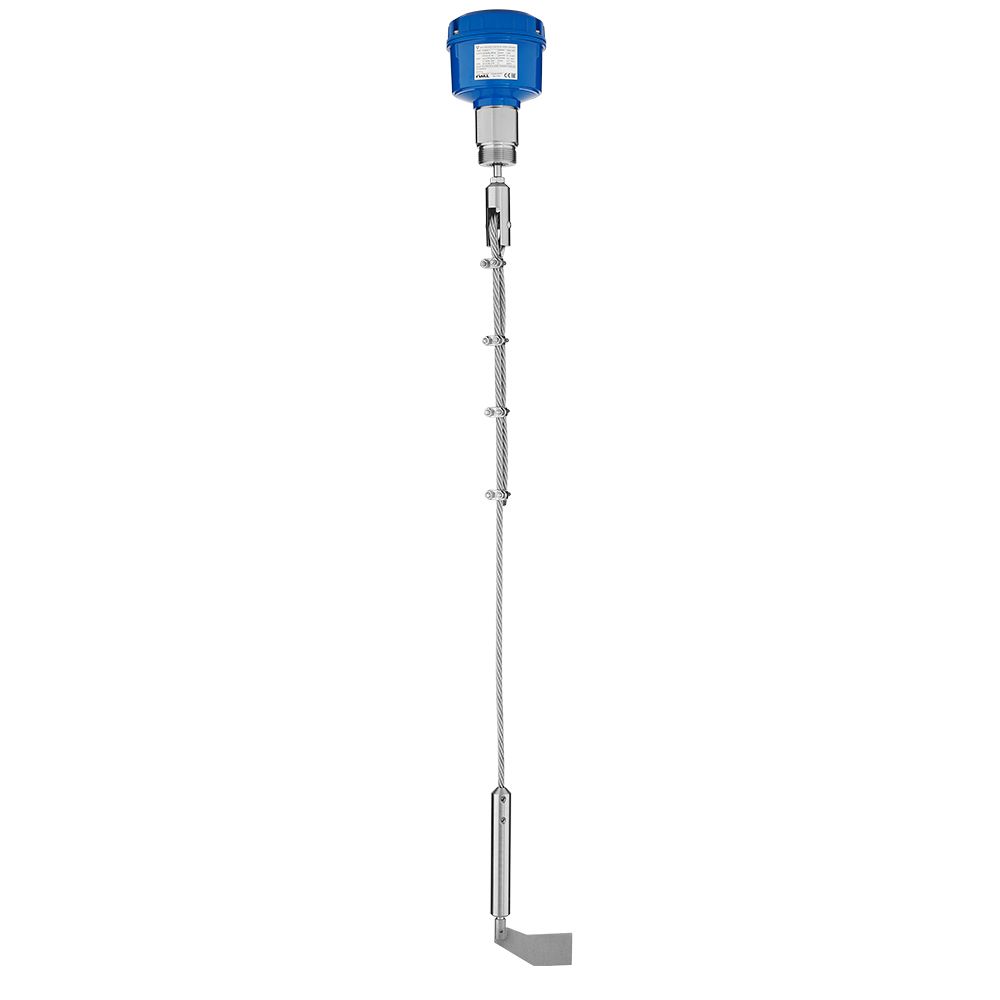

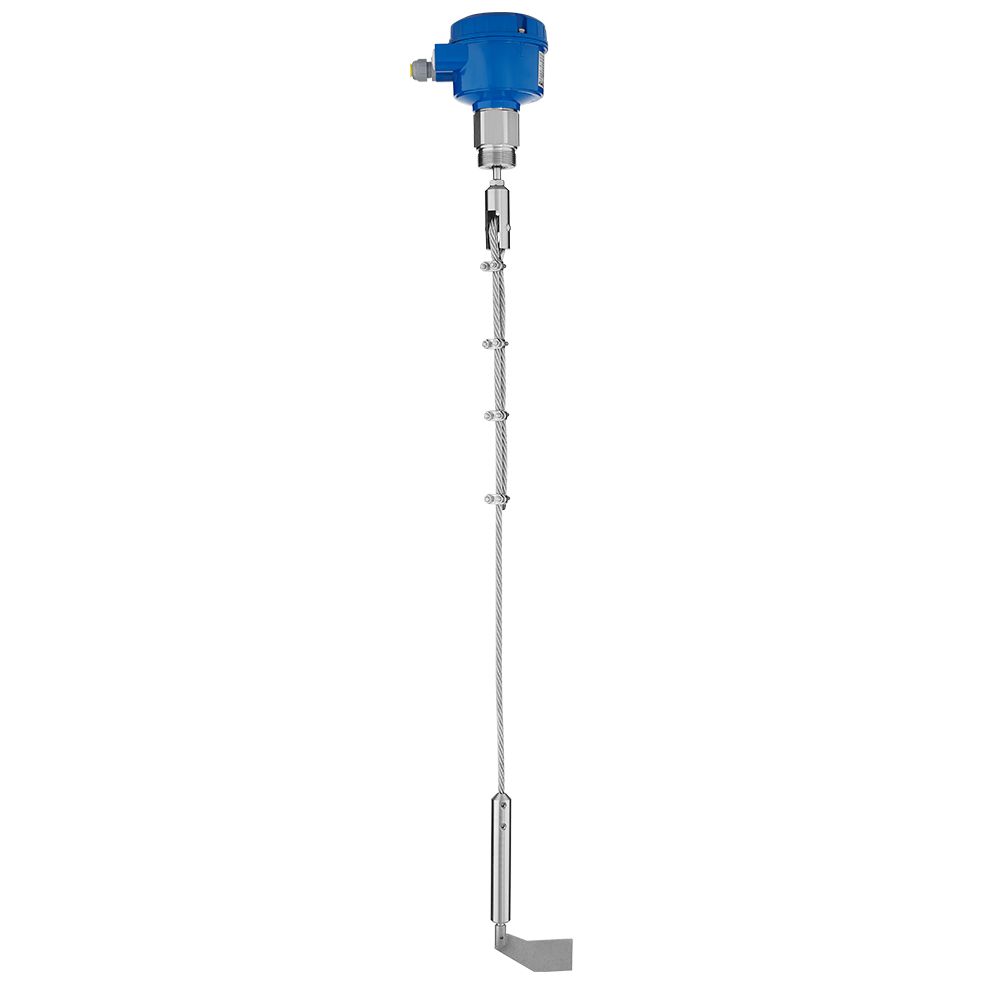

UWT rotacinis mentės lygio jutiklis Rotonivo® – RN 6002
UWT rotacinis mentės lygio jutiklis Rotonivo® – RN 6002 - Paveikslėlis 2
UWT rotacinis mentės lygio jutiklis Rotonivo® – RN 6002 - Paveikslėlis 3
UWT rotacinis mentės lygio jutiklis Rotonivo® – RN 6002 - Paveikslėlis 4
UWT rotacinis mentės lygio jutiklis Rotonivo® – RN 6002 - Paveikslėlis 5
UWT rotacinis mentės lygio jutiklis Rotonivo® – RN 6002 - Paveikslėlis 6

UWT rotacinis mentės lygio jutiklis Rotonivo® – RN 6002

Lygio matuokliai

Taikymas

Rotonivo® RN 6002 su sustiprintu lynu skirtas poreikio ir tuščio lygio indikavimui birioms medžiagoms sandėliavimo ir proceso rezervuaruose. Atsparus tempimo jėgoms iki 28 kN, veikia iki +600 °C ir 10 bar. Turi didesnį korpusą patogesnei instaliacijai, sprogimui atsparų (GasEx) korpusą ir SIL2 sertifikatą. Atitinka EHEDG higienos reikalavimus.

Savybės

  • Didelis korpusas patogiam laidų prijungimui
  • Sustiprintas lynas iki 28 kN tempimo jėgų
  • SIL2 saugos sertifikatas
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Matavimo principas

    Rotacinė mentė

  • Matavimo paskirtis

    Taškinio lygio matavimas

  • Versija

    Sustiprinto lyno versija

  • Terpė

    Birios medžiagos

  • Montavimo padėtis

    Viršus
    Ant lizdo

  • Aplinkos temperatūra

    -40°C … +50°C (-40°F … +122°F)

  • Proceso temperatūra

    -40°C ... +600°C (-40°F … +1112°F)

  • Proceso slėgis

    -0,9 bar ... +10 bar (-13.1 psi … +145 psi)

  • Minimali jautrumo riba

    > 15 g/l (> 0.9 lbs/ft3)

  • Korpuso tipas

    Standartinis
    Atsparus sprogimui
    Padidinto saugumo

  • Korpuso medžiaga

    Aliuminis

  • Korpuso apsaugos klasė

    IP66
    NEMA Tipas 4

  • Sriegio jungtys

    ≥ G 1 1/4"
    ≥ NPT 1 1/4"

  • Flanšo jungtys

    ≥ DN32
    ≥ 2"

  • Higieninės jungtys

    ---

  • Sudrėkintos medžiagos

    Aliuminis
    Nerūdijantis plienas 1.4301 (304)
    Nerūdijantis plienas 1.4305 (303)
    Nerūdijantis plienas 1.4404 (316L)
    Nerūdijantis plienas 1.4541 (321L)
    NBR
    FPM
    PTFE
    Keramika

  • Tikslumas

    ---

  • Mechaninis apkrovimas

    28 kN

  • Min. panardinimo ilgis

    500 mm (19.7")

  • Maks. panardinimo ilgis

    10 m (32.97')

  • Maitinimo šaltinis

    24V AC
    48V AC
    115V AC
    230V AC
    24V DC
    Universalus įtampų diapazonas (24V DC / 22…230V AC)

  • Signalo išvestis

    Mikro jungiklis
    Relė SPST
    Relė SPDT
    Relė DPDT

  • Sertifikatai

    CE
    Bendrosios paskirties
    ATEX
    IEC-Ex
    TR-CU
    INMETRO
    FM
    CSA

  • Apsaugos nuo sprogimo žymėjimas

    Ex t
    Ex d
    Ex de

  • Higiena / Farmacija

    ---

  • Laivų sertifikatas

    ---

  • Apsauga nuo perpildymo

    ---

  • SIL kvalifikacija

    SIL 2

  • Kiti sertifikatai

    ---

  • Naudotojo sąsaja

    Šuolių perjungikliai (jumper)
    Potenciometras

  • Optinis indikatorius

    LED

  • Ypatybės

    Reguliuojamas jautrumas
    Reguliuojamas išvesties delsimas
    Perjungiama logika (Fail Safe High – Fail Safe Low)
    Avarinis signalas (sukimosi kontrolė)
