Taikymas

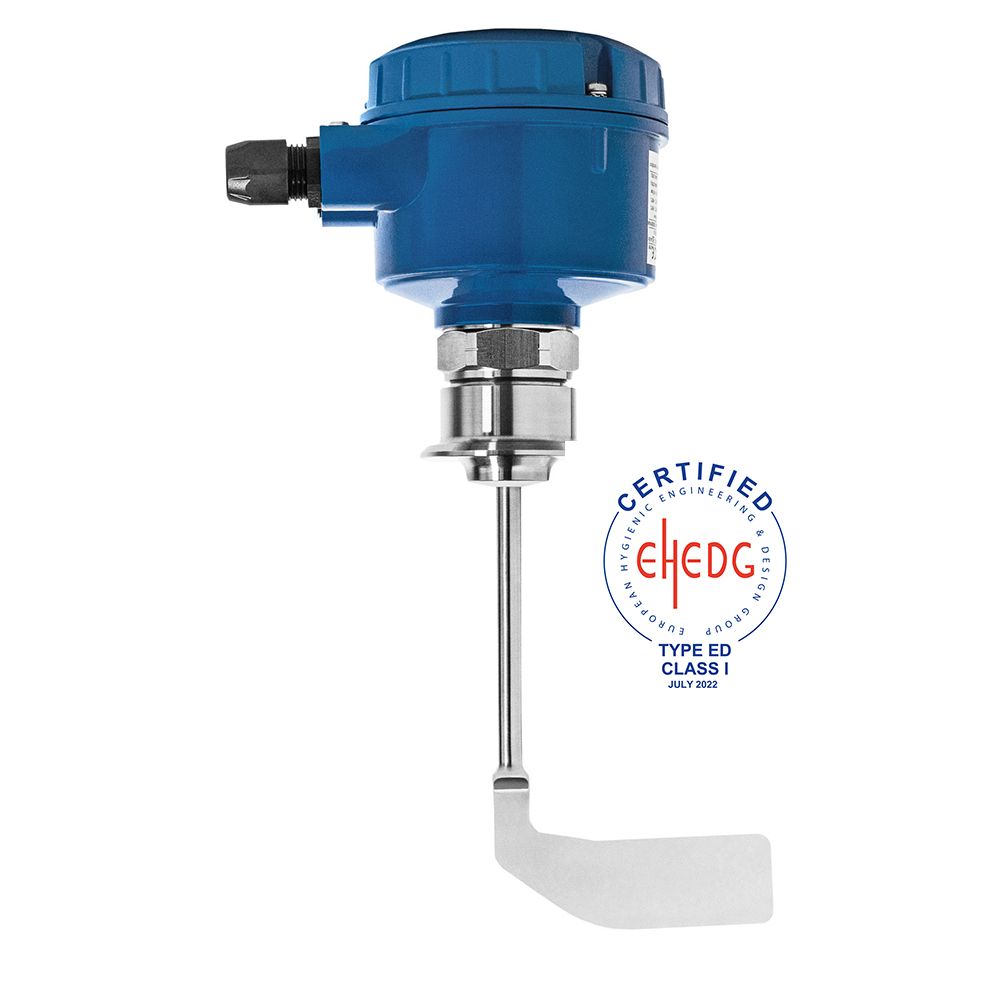

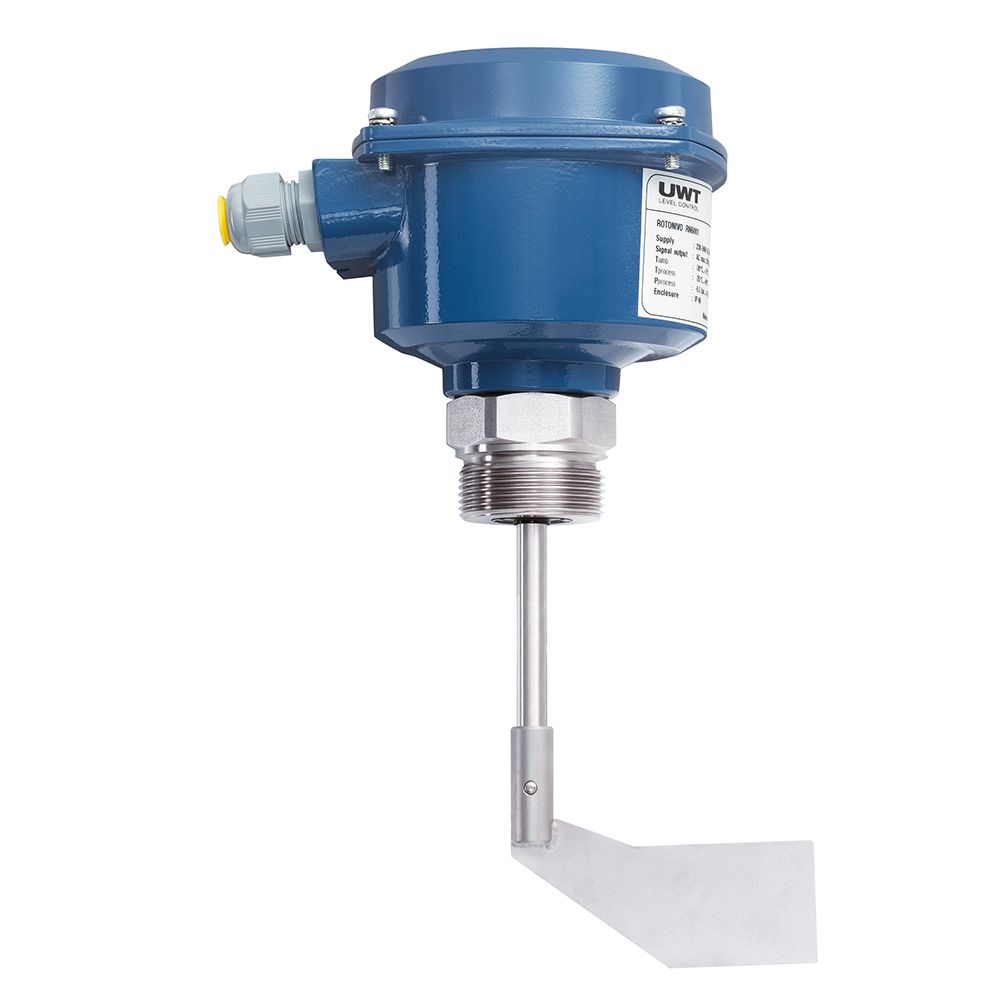

Rotonivo® RN 6001 – rotacinis mentės lygio jutiklis, skirtas pilno, užsipildymo ir tuščio lygio kontrolei birioms medžiagoms sandėliavimo ir proceso talpose. Veikia iki +1100 °C ir 10 bar, tinkamas naudoti pavojingose zonose su sprogimui atspariu korpusu. Atitinka EHEDG higienos reikalavimus ir turi SIL2 sertifikatą.
Savybės
Matavimo principas
Rotacinė mentė
Matavimo paskirtis
Taškinio lygio matavimas
Terpė
Birios medžiagos
Montavimo padėtis
Viršus
Horizontaliai
Kampu (viršus)
Į žemyn nukreiptus vamzdžius
Aplinkos temperatūra
-40°C … +50°C (-40°F … +122°F)
Proceso temperatūra
-40°C ... +1100°C (-40°F … +2012°F)
Proceso slėgis
-0,9 bar ... +10 bar (-13.1 psi … +145 psi)
Korpuso medžiaga
Aliuminis
Korpuso apsaugos klasė
IP66, NEMA 4 tipo
Flanšo jungtys
≥ DN32
≥ 2"
Higieninės jungtys
≥ Triclamp 2"
Sudrėkintos medžiagos
Aliuminis
Nerūdijantis plienas 1.4301 (304)
Nerūdijantis plienas 1.4305 (303)
Nerūdijantis plienas 1.4404 (316L)
Nerūdijantis plienas 1.4541 (321L)
NBR
FPM
PTFE
Grafitas
Keramika
Mechaninis apkrovimas
Standus velenas – 50 Nm
Švytuoklinis velenas – 0,4 kN
Maitinimo šaltinis
24V AC
48V AC
115V AC
230V AC
24V DC
Universalus įtampų diapazonas (24V DC / 22…230V AC)
Signalo išvestis
Mikro jungiklis
Relė SPST
Relė SPDT
Relė DPDT
Sertifikatai
CE
Bendrosios paskirties
ATEX
IEC-Ex
TR-CU
INMETRO
FM
CSA
Apsaugos nuo sprogimo žymėjimas
Ex t
Ex d
Ex de
Higiena / Farmacija
EHEDG (ED tipas)
EB 1935/2004
FDA
Kiti sertifikatai
---
Ypatybės
Reguliuojamas jautrumas
Reguliuojamas išvesties delsimas
Perjungiama logika (Fail Safe High – Fail Safe Low)
Avarinis signalas (sukimosi kontrolė)
Prekės kodas | Kaina |
---|---|
RN 6001 |
