UWT rotacinis mentės lygio jutiklis Rotonivo® – RN 4001

SPECIFIKACIJOS

• Matavimo principas

  Rotacinė mentė

• Matavimo paskirtis

  Taškinio lygio matavimas

• Versija

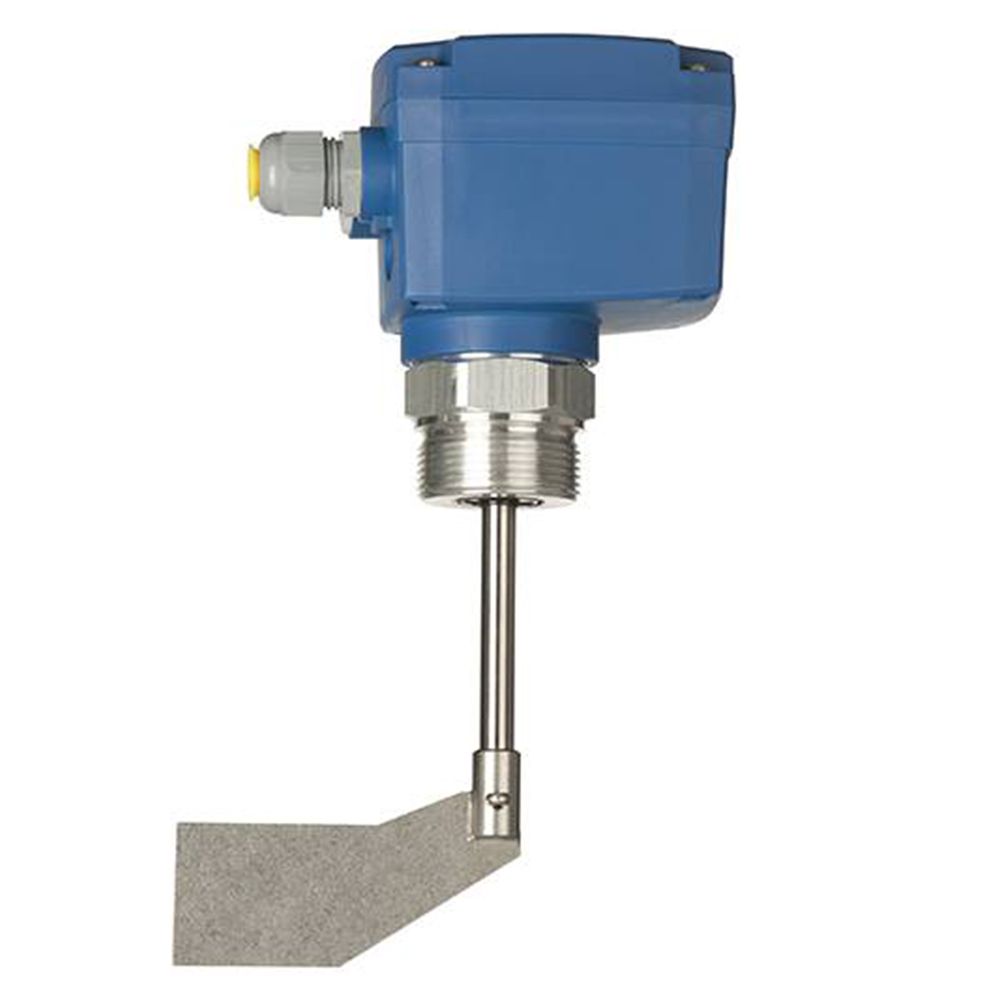

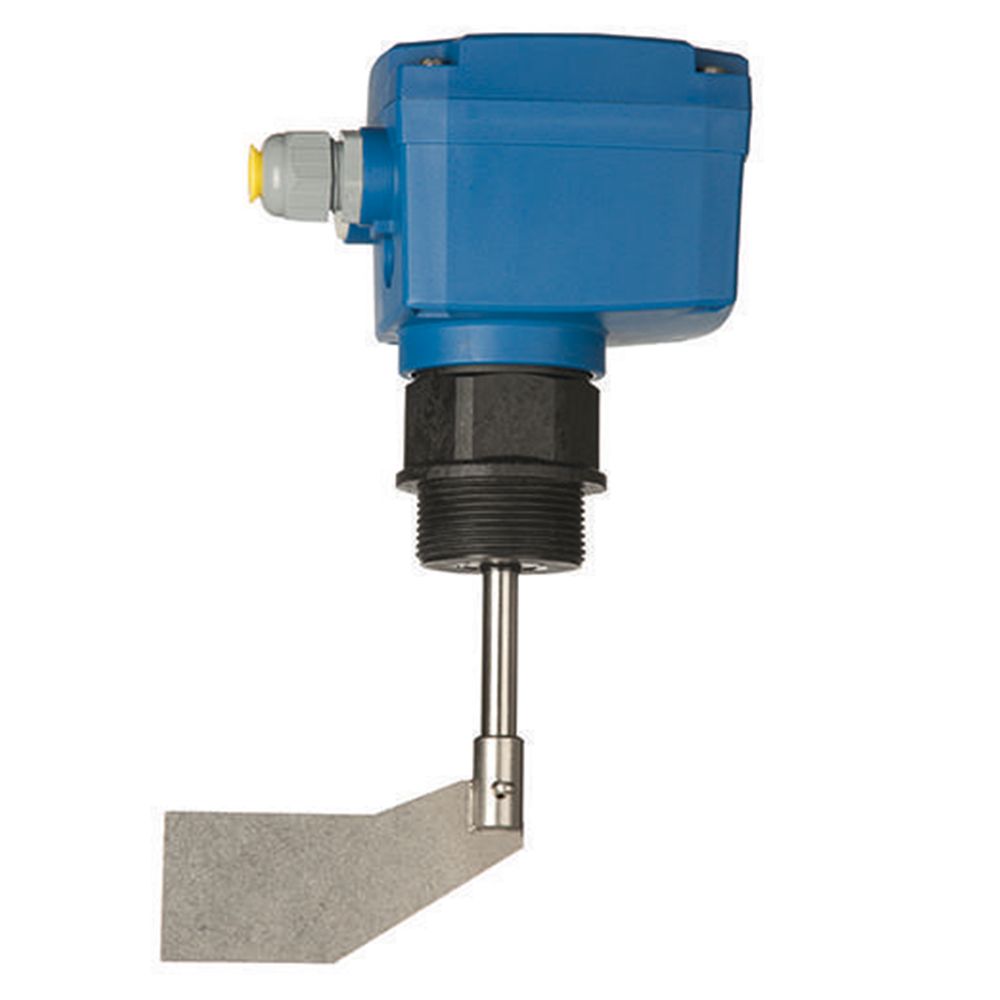

  Standus velenas

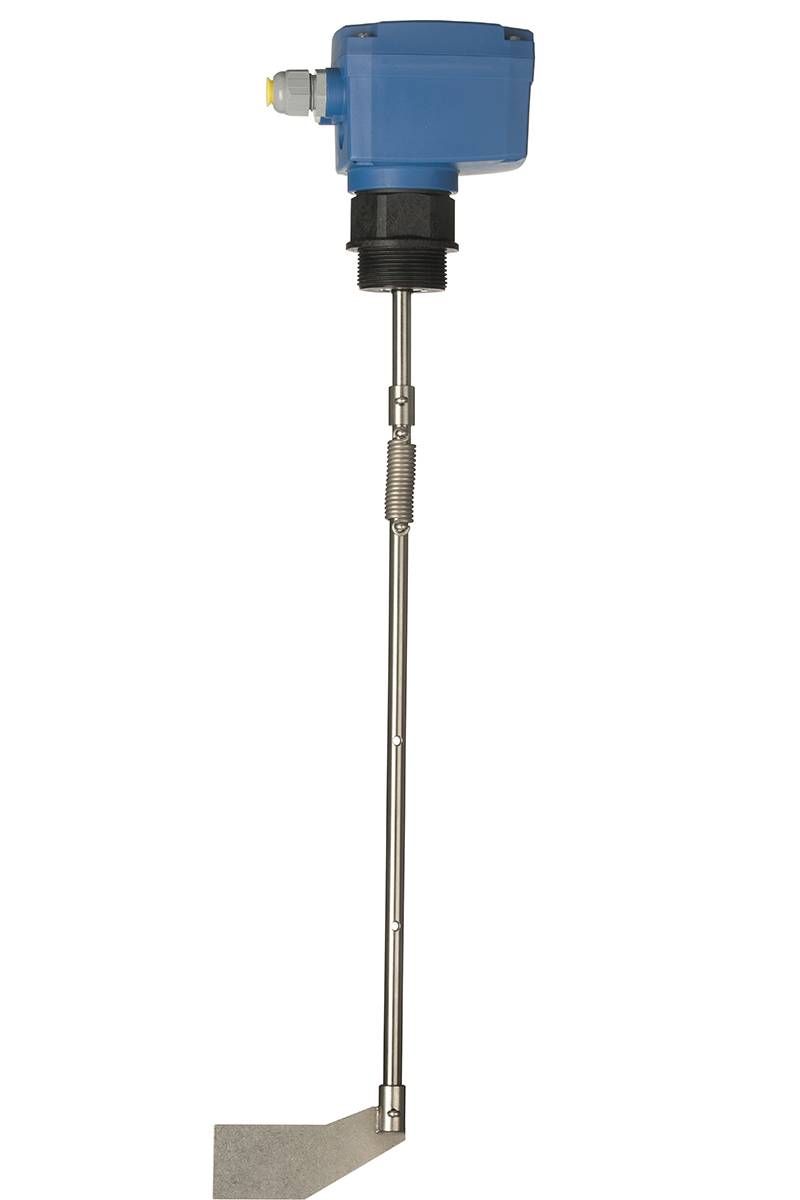

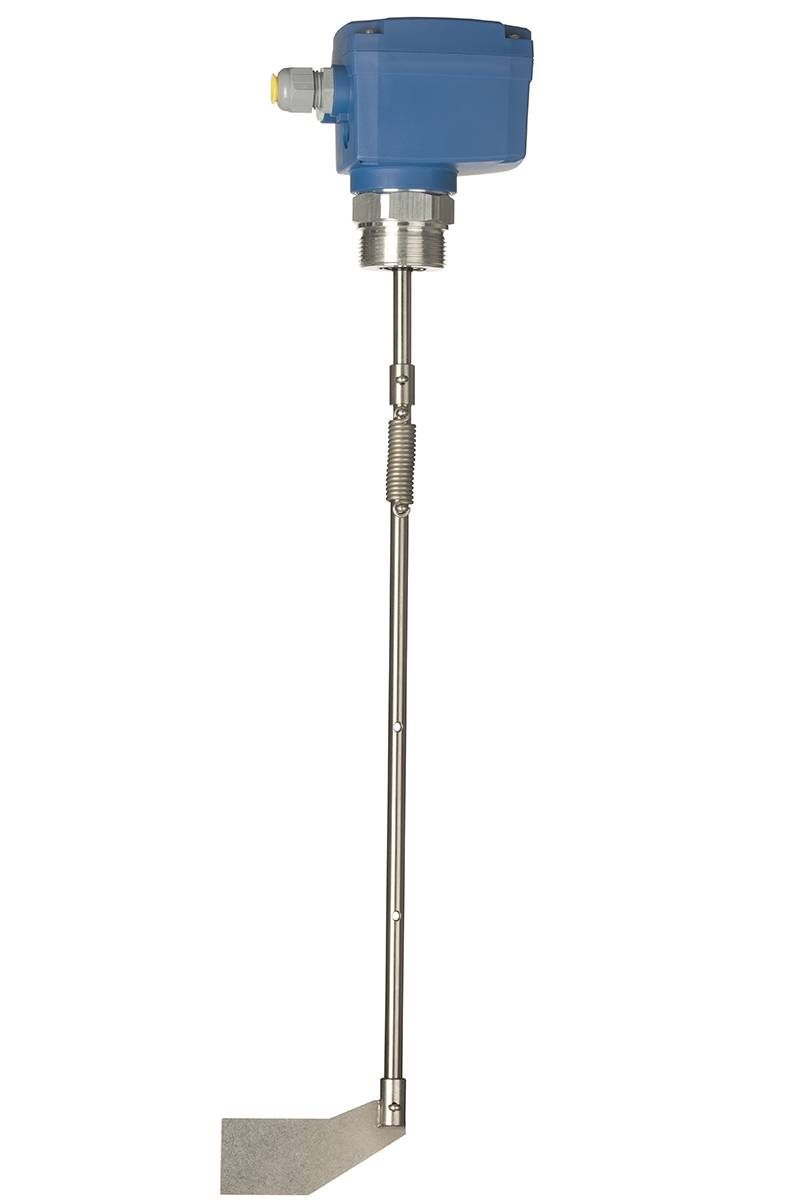

  Švytuoklinis velenas

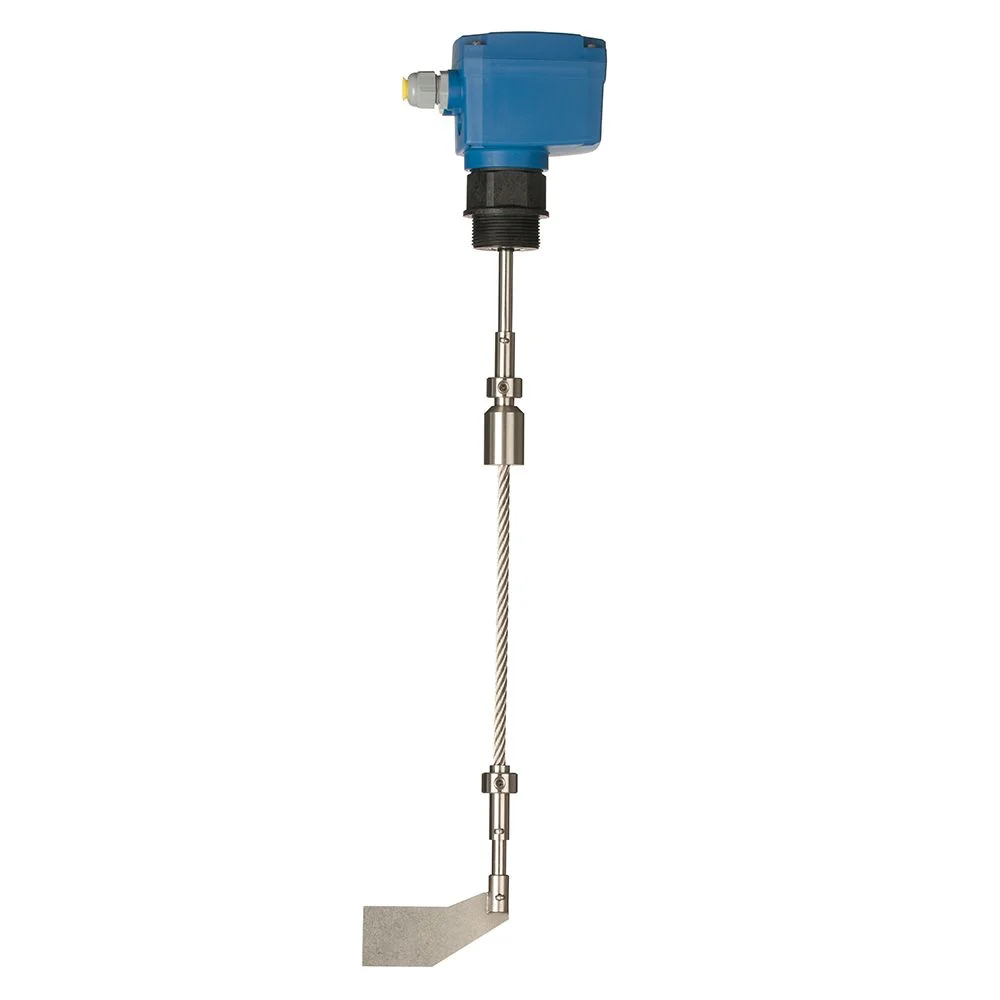

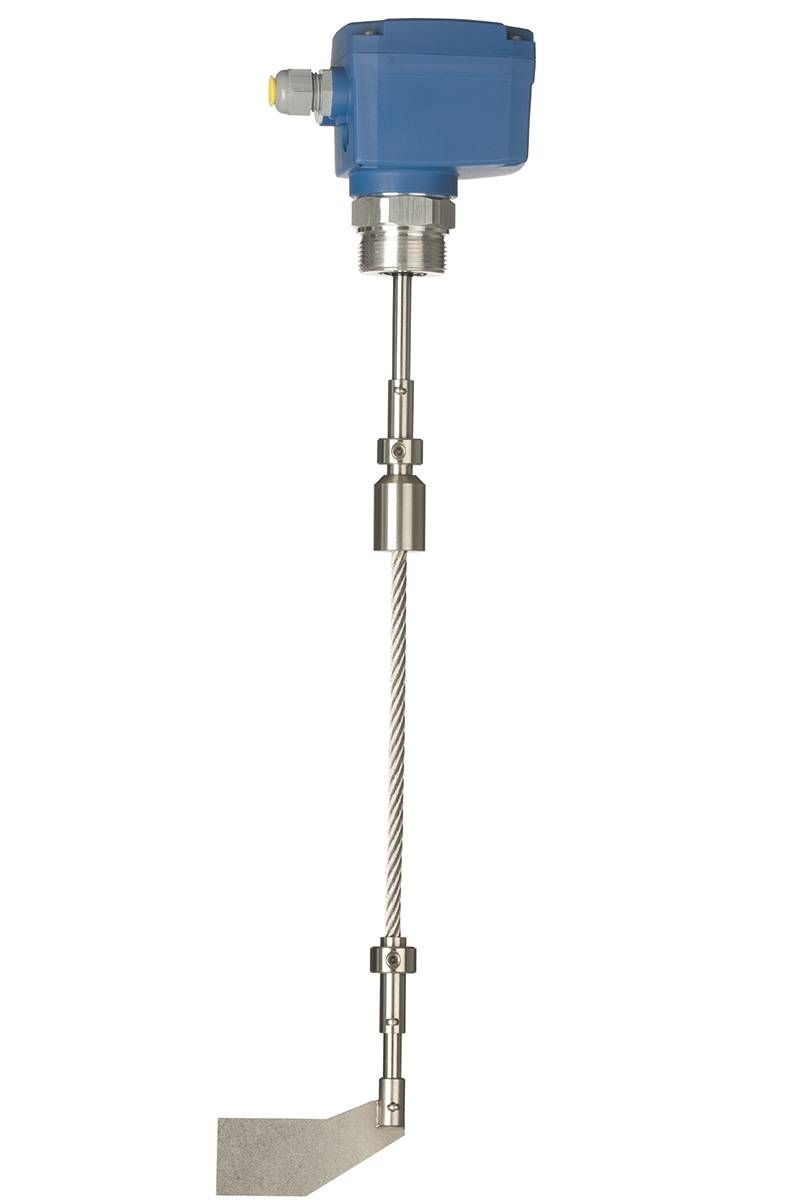

  Lyninis prailginimas

• Terpė

  Birios medžiagos

• Montavimo padėtis

  Viršus
  Horizontaliai

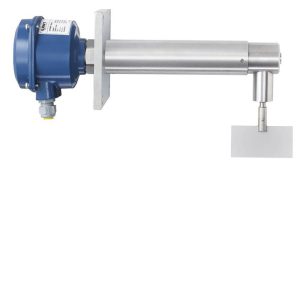

  Kampu (viršus)
  Kampu (kūgio srityje)
  Ant lizdo

• Aplinkos temperatūra

  -40°C … +60°C (-40°F … +140°F)

• Proceso temperatūra

  -40°C ... +80°C (-40°F … +176°F)

• Proceso slėgis

  -0,9 bar ... +0,8 bar (-13.1 psi … +11.6 psi)

• Minimali jautrumo riba

  > 35 g/l (> 2.16 lbs/ft3)

• Korpuso tipas

  Standartinis

• Korpuso medžiaga

  Plastikas (PA6)

• Korpuso apsaugos klasė

  IP66

• Sriegio jungtys

  ≥ G 1"
  ≥ M30 x 1,5

• Flanšo jungtys

  ---

• Higieninės jungtys

  ---

• Sudrėkintos medžiagos

  Aliuminis
  PA

• Tikslumas

  ---

• Mechaninis apkrovimas

  Aliuminis: 50 Nm
  plastikas (PA): 25 Nm

• Min. panardinimo ilgis

  100 mm (3.93")

• Maks. panardinimo ilgis

  1 m (3.34')

• Maitinimo šaltinis

  24V AC
  48V AC
  115V AC
  230V AC
  24V DC
  Universalus įtampų diapazonas (24V DC / 22…230V AC)

• Signalo išvestis

  Mikro jungiklis
  Relė SPDT
  Tranzistorius PNP

• Sertifikatai

  CE
  ATEX
  IEC-Ex
  TR-CU

• Apsaugos nuo sprogimo žymėjimas

  Ex t

• Higiena / Farmacija

  ---

• Laivų sertifikatas

  ---

• Apsauga nuo perpildymo

  ---

• SIL kvalifikacija

  ---

• Kiti sertifikatai

  ---

• Naudotojo sąsaja

  Šuolių perjungikliai (jumper)
  Potenciometras

• Optinis indikatorius

  LED

• Ypatybės

  Reguliuojamas jautrumas
  Reguliuojamas išvesties delsimas
  Perjungiama logika (Fail Safe High – Fail Safe Low)
  Avarinis signalas (sukimosi kontrolė)
