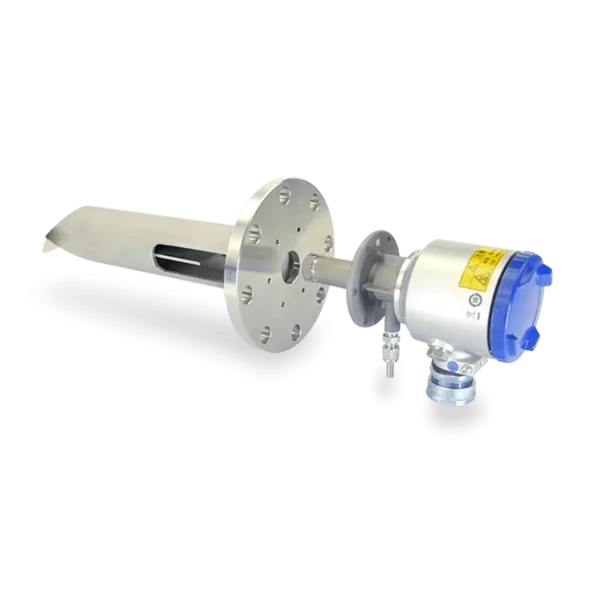

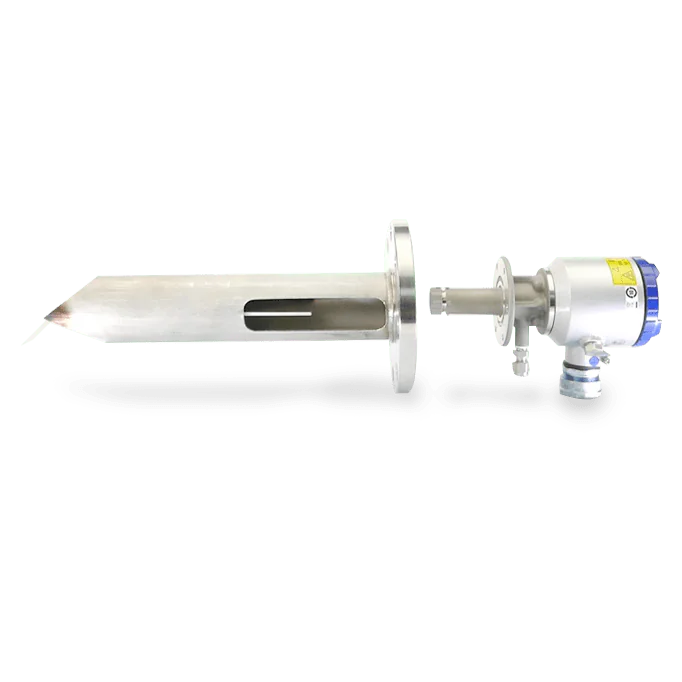

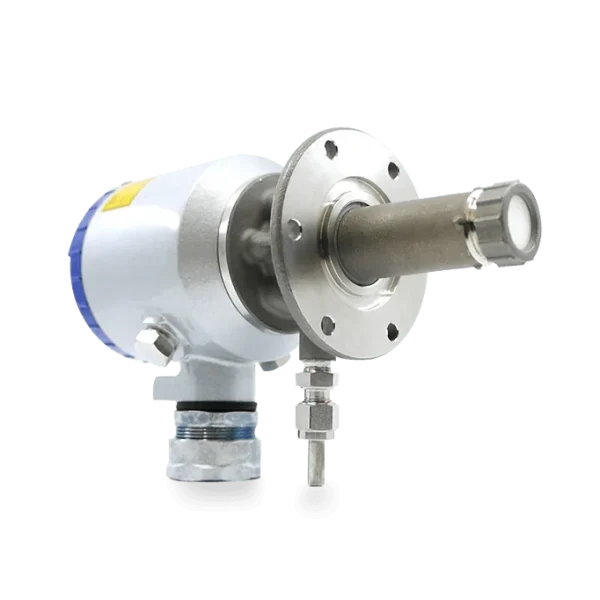

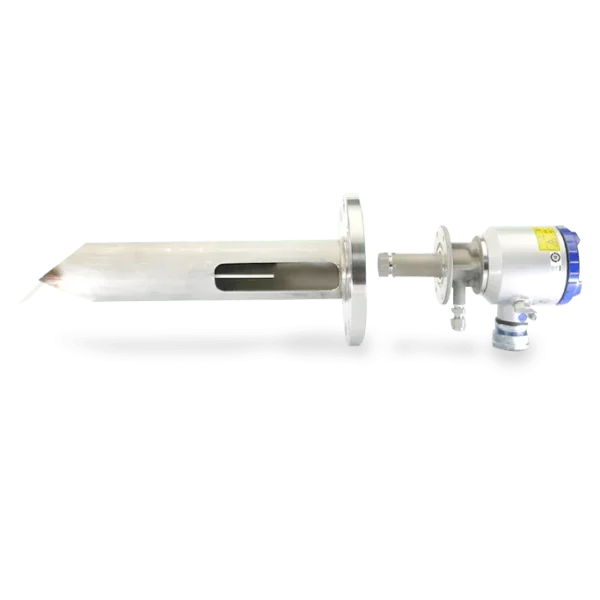

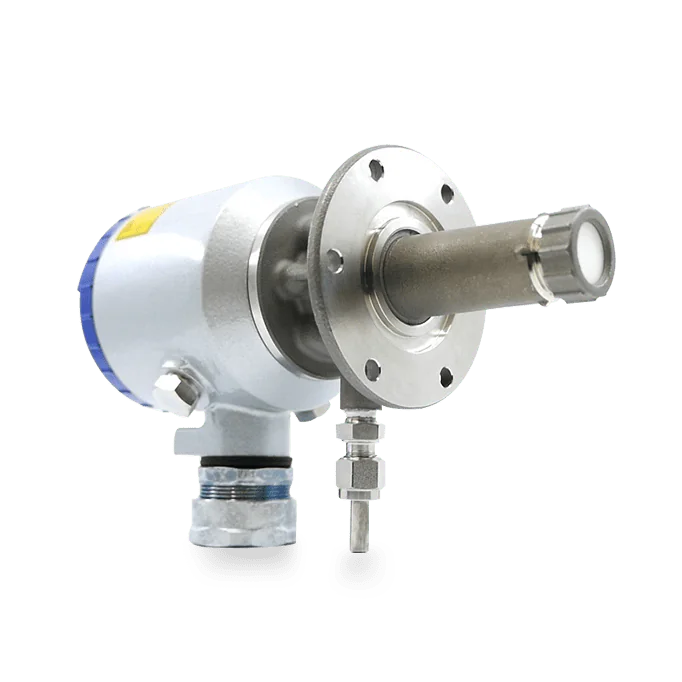

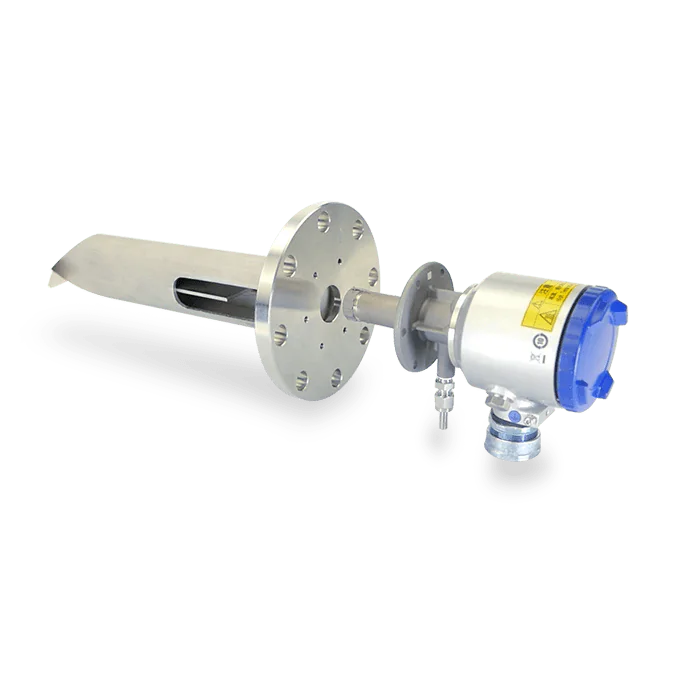

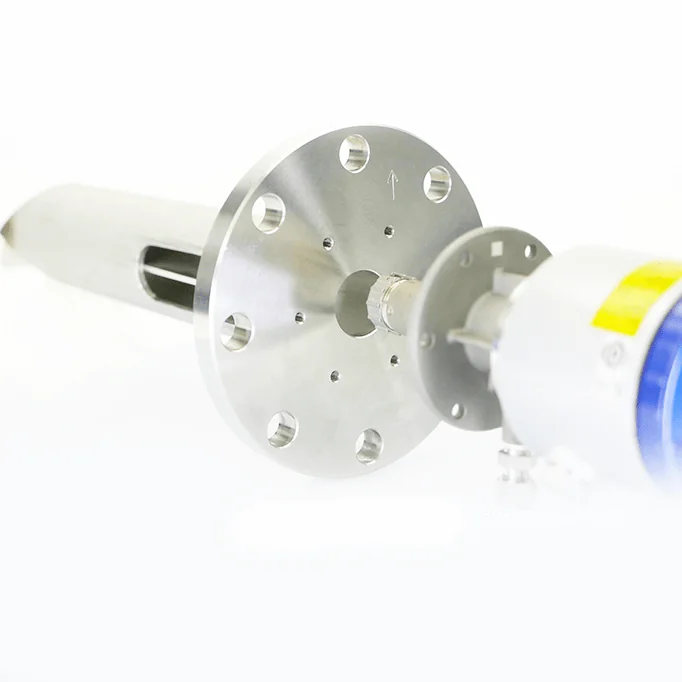

Fuji Electric cirkonio deguonies zondas – ZFK8

Dujų analizatoriai

Taikymo sritys

Idealiai tinka degimo kontrolei katiluose, deginimo įrenginiuose ir krosnyse.

Savybės

  • Nereikalinga dujų paruošimo sistema
  • Lengva priežiūra
  • Didelis patikimumas dėl diagnostinės funkcijos
  • Saugus ir patikimas
  • Paprastas naudoti
  • Galimybė naudoti HART® ryšio protokolą (pasirinktinai)
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Matuojamų dujų temperatūra

    Konvekcinės vamzdžių sistemos:
    -10 °C iki +600 °C (bendram naudojimui, agresyvioms dujoms)

    Sistema su ištraukikliu (ejektoriumi):
    -10 °C iki 1500 °C (aukštos temperatūros dujoms)
    -10 °C iki +800 °C (bendros paskirties)

  • Matuojamų dujų slėgis

    -3 iki +3 kPa (−306 iki +306 mm H₂O)

  • Darbinė temperatūra

    -10 °C iki +60 °C – detektoriaus galvutei
    -5 °C iki +100 °C – ejektoriui
    ≤ 125 °C – detektoriaus flanše, esant įtampai

  • Laikymo temperatūra

    -20 °C iki +70 °C – jutiklio elementui
    -10 °C iki +100 °C – ejektoriui

  • Konstrukcija

    Atspari dulkėms ir lietui (atitinka IEC IP66)

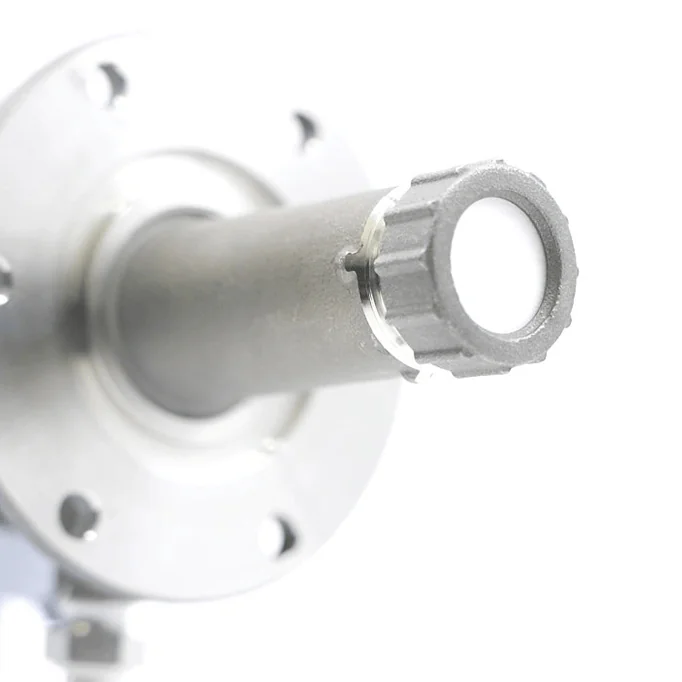

  • Filtras

    Aliumina (porėtumas: 50 µm) ir kvarcinis popierius

  • Pagrindinės su dujomis besiliečiančių dalių medžiagos

    Detektorius: cirkonis, 316 nerūdijantis plienas, platina

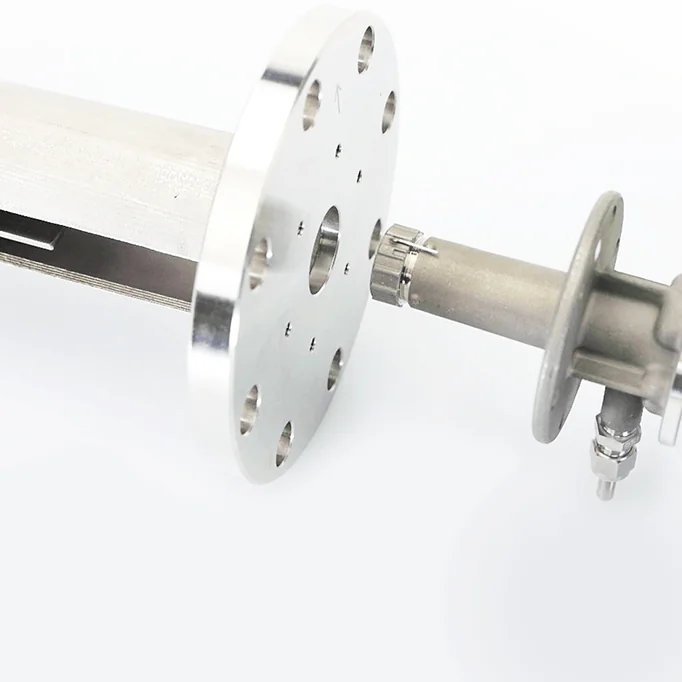

    Konvekcinis vamzdis: 316 nerūdijantis plienas
    Standartinis ejektorius: 316 nerūdijantis plienas, 304 nerūdijantis plienas
    Aukštos temperatūros ejektorius: SiC (silicio karbidas), 316 nerūdijantis plienas, 304 nerūdijantis plienas

  • Kalibravimo dujų įvadas

    ø6 mm vamzdelio jungtis arba ø1/4 colio vamzdelio jungtis (pagal techninę specifikaciją)

  • Kalibravimo dujų srautas

    1,5–2 l/min

  • Detektoriaus montavimas

    Horizontali plokštuma ±45°, aplinkos oras turi būti švarus

  • Ištraukimo oro įvado srautas

    5–10 l/min

  • Valymo oro įvado slėgis

    200–300 kPa (2–3 kgf/cm²)

  • Paviršiaus spalva

    Sidabro ir plieno spalvos

  • Išoriniai matmenys

    (ilgis × didžiausias skersmuo): 210 mm × 100 mm

  • Apytikslis svoris

    Detektorius – 1,6 kg
    Ejektorius: 15 kg (su 1 m vamzdžiu)
    Standartinis 1 m konvekcinis vamzdis: 5 kg

GALIMI MODELIAI

Prekės kodasKaina
ZFK8R135-0Y0YY-1E2

DOKUMENTAI

  • Sertifikatas: UKCA ZKM cirkonio deguonies valdikliui ir ZFK8 cirkonio deguonies zondui

    77.92 KB

    Parsisiųsti
  • Sertifikatas: ES atitikties deklaracija ZKM cirkonio deguonies valdikliui ir ZFK8 cirkonio deguonies zondui

    81.76 KB

    Parsisiųsti
  • Sertifikatas: TÜV QAL1 ZKM cirkonio deguonies valdikliui ir ZFK8 cirkonio deguonies zondui

    672.36 KB

    Parsisiųsti
  • Instrukcija: Cirkonio deguonies zondas ZFK8

  • Techninė specifikacija: Valdikliai ZKM ir cirkonio deguonies zondai ZFK8 bei ZTA

  • Klausimynas: Paraiška dėl O₂ cirkonio analizatoriaus naudojimo

    277.16 KB

    Parsisiųsti
  • Brošiūra: Priemonės energijai ir aplinkai
