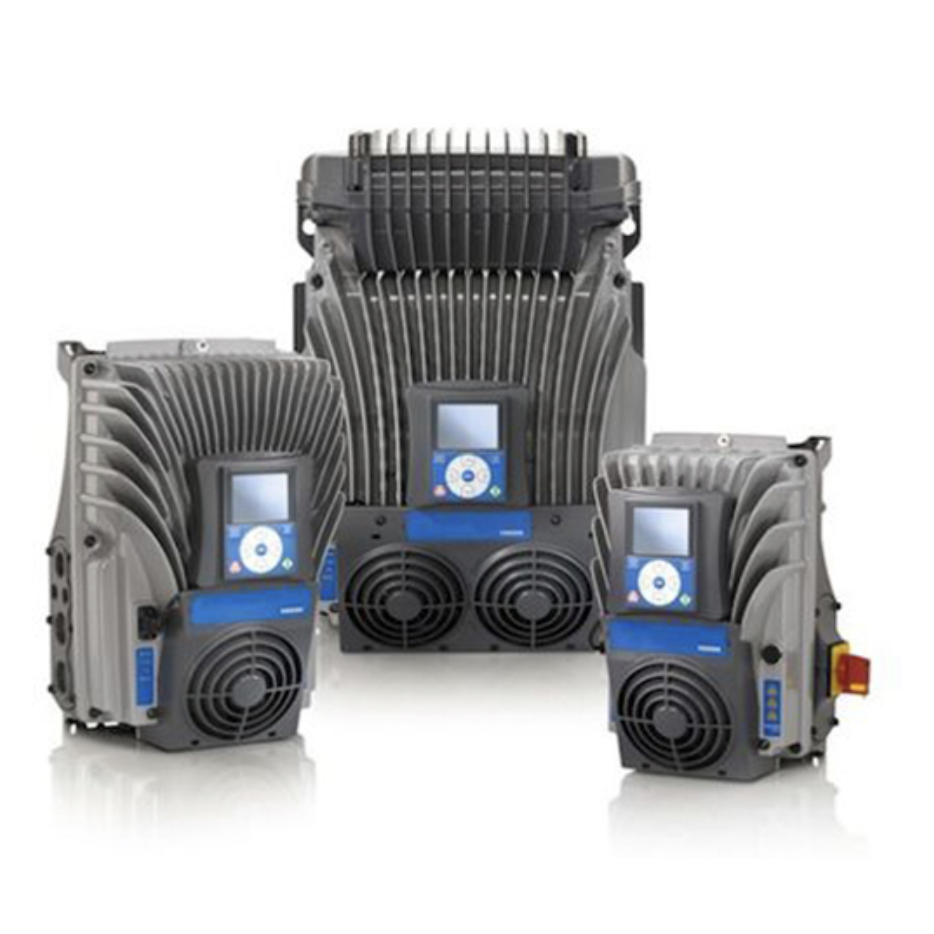

VACON 100 X

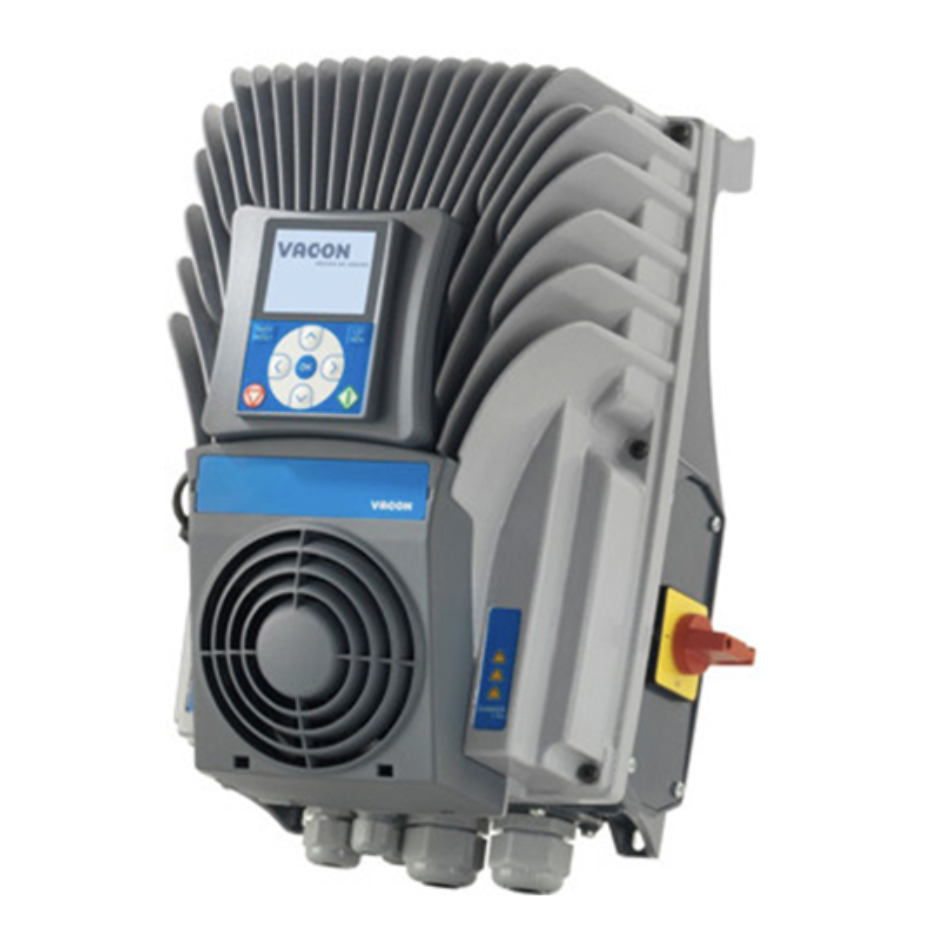

VACON 100 X - Paveikslėlis 2

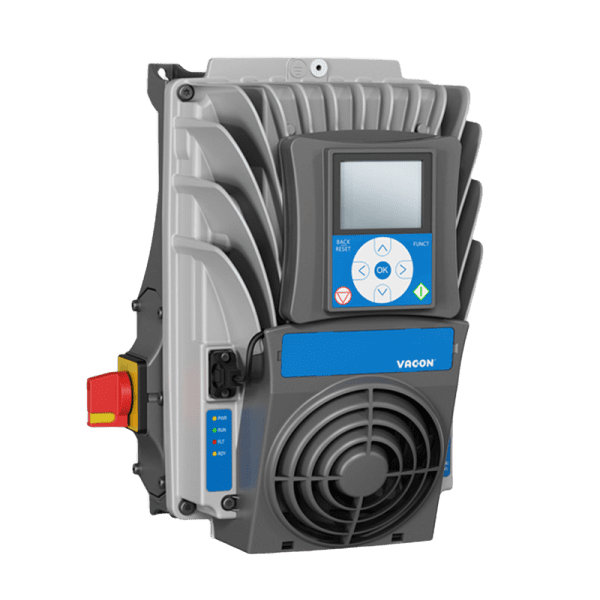

VACON 100 X - Paveikslėlis 3

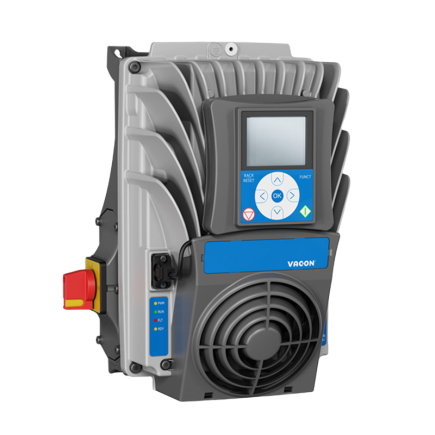

VACON 100 X

Dažnio keitikliai

Taikymo sritys

VACON 100 X – pažangus decentralizuotų diskų dažnio keitiklis iki 37 kW, skirtas tiksliam ir patikimam variklio valdymui. Metalinis korpusas su „kvėpuojančiu“ ventiliacijos vožtuvu ir harmonikų filtrais užtikrina aukštą apsaugą bei ilgaamžiškumą.

Savybės

  • IP66 / Type 4X apsauga, 3G atsparumas vibracijai

  • Veikia nuo -40 °C iki 60 °C

  • SIL3 saugaus sukimo momento išjungimas (STO)

  • Plevelinis kondensatorius ilgaamžiškumui užtikrinti

  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Dokumentacija

    VACON 100 X Brošiūra

  • Paskirtis

    skirtas siurblių, ventiliatorių, konvejerių, saulės baterijos valdymui

  • Meniu atvaizdavimas

    grafinis

  • Galia

    1.1 ÷ 37 kW

  • Įėjimo Įtampa

    208 ÷ 230VAC
    380 ÷ 480VAC
    380 ÷ 500VAC

  • Nominali srovė

    3.7 ÷ 72A

  • Įėjimas

    AI1: srovė/įtampa
    AI2: srovė/įtampa
    DI1 – DI6
    1 x PTC termistorius
    24V įėjimas

  • Išėjimas

    1 x AO
    2 x DO (atviras kolektorius)
    2 x RO
    +24V out
    +10V Ref.
    STO grįžtamas ryšys
    Modbus, Ehternet (standartas)

  • Dinaminis valdymas

    su stabdžio rezistoriaus funkcija

  • Išėjimo dažnis

    0 ÷ 320Hz, skiriamoji geba: 0.01Hz

  • Leistina perkrova

    Inom x 1.5 maks. 1min/10min

  • Valdymas

    vietinis, nuotolinis, PID kontroleris, “miego” režimas (SW)

  • Aplinkos temperatūra

    -40 ÷ 60°C

  • Apsaugos klasė

    IP66

  • Safe torgue OFF (STO)

    SIL3 pagal EN61800-3

  • Sertifikatai

    SIL3

GALIMI MODELIAI

Prekės kodas IP klasė Įtampa Galia Srovė Kaina
VACON0100-3L-0003-4-X IP66 380 ÷ 480 V 1,1kW 3.4A
VACON0100-3L-0003-5-X IP66 380 ÷ 500 V 1,1kW 3.4A
VACON0100-3L-0004-4-X IP66 380 ÷ 480 V 1,5kW 4.8A
VACON0100-3L-0004-5-X IP66 380 ÷ 500 V 1,5kW 4.8A
VACON0100-3L-0005-4-X IP66 380 ÷ 480 V 2,2kW 5.6A
VACON0100-3L-0005-5-X IP66 380 ÷ 500 V 2,2kW 5.6A
VACON0100-3L-0006-2-X IP66 208 ÷ 230 V 1,1kW 6.6A
VACON0100-3L-0008-2-X IP66 208 ÷ 230 V 1,5kW 8A
VACON0100-3L-0008-4-X IP66 380 ÷ 480 V 3kW 8A
VACON0100-3L-0008-5-X IP66 380 ÷ 500 V 3kW 8A
VACON0100-3L-0009-4-X IP66 380 ÷ 480 V 4kW 9.6A
VACON0100-3L-0009-5-X IP66 380 ÷ 500 V 4kW 9.6A
VACON0100-3L-0011-2-X IP66 208 ÷ 230 V 2,2kW 11A
VACON0100-3L-0012-2-X IP66 208 ÷ 230 V 3kW 12.5A
VACON0100-3L-0012-4-X IP66 380 ÷ 480 V 5,5kW 12A
VACON0100-3L-0012-5-X IP66 380 ÷ 500 V 5,5kW 12A
VACON0100-3L-0016-4-X IP66 380 ÷ 480 V 7,5kW 16A
VACON0100-3L-0016-5-X IP66 380 ÷ 500 V 7,5kW 16A
VACON0100-3L-0018-2-X IP66 208 ÷ 230 V 4kW 18A
VACON0100-3L-0023-4-X IP66 380 ÷ 480 V 11kW 23A
VACON0100-3L-0023-5-X IP66 380 ÷ 500 V 11kW 23A
VACON0100-3L-0024-2-X IP66 208 ÷ 230 V 5,5kW 24A
VACON0100-3L-0031-2-X IP66 208 ÷ 230 V 7,5kW 31A
VACON0100-3L-0031-4-X IP66 380 ÷ 480 V 15kW 31A
VACON0100-3L-0031-5-X IP66 380 ÷ 500 V 15kW 31A
VACON0100-3L-0038-4-X IP66 380 ÷ 480 V 18,5kW 38A
VACON0100-3L-0038-5-X IP66 380 ÷ 500 V 18,5kW 38A
VACON0100-3L-0046-4-X IP66 380 ÷ 480 V 22kW 46A
VACON0100-3L-0046-5-X IP66 380 ÷ 500 V 22kW 46A
VACON0100-3L-0048-2-X IP66 208 ÷ 230 V 11kW 48A
VACON0100-3L-0061-4-X IP66 380 ÷ 480 V 30kW 61A
VACON0100-3L-0061-5-X IP66 380 ÷ 500 V 30kW 61A
VACON0100-3L-0062-2-X IP66 208 ÷ 230 V 15kW 62A
VACON0100-3L-0072-4-X IP66 380 ÷ 480 V 37kW 72A
VACON0100-3L-0072-5-X IP66 380 ÷ 500 V 37kW 72A
