Taikymo sritys

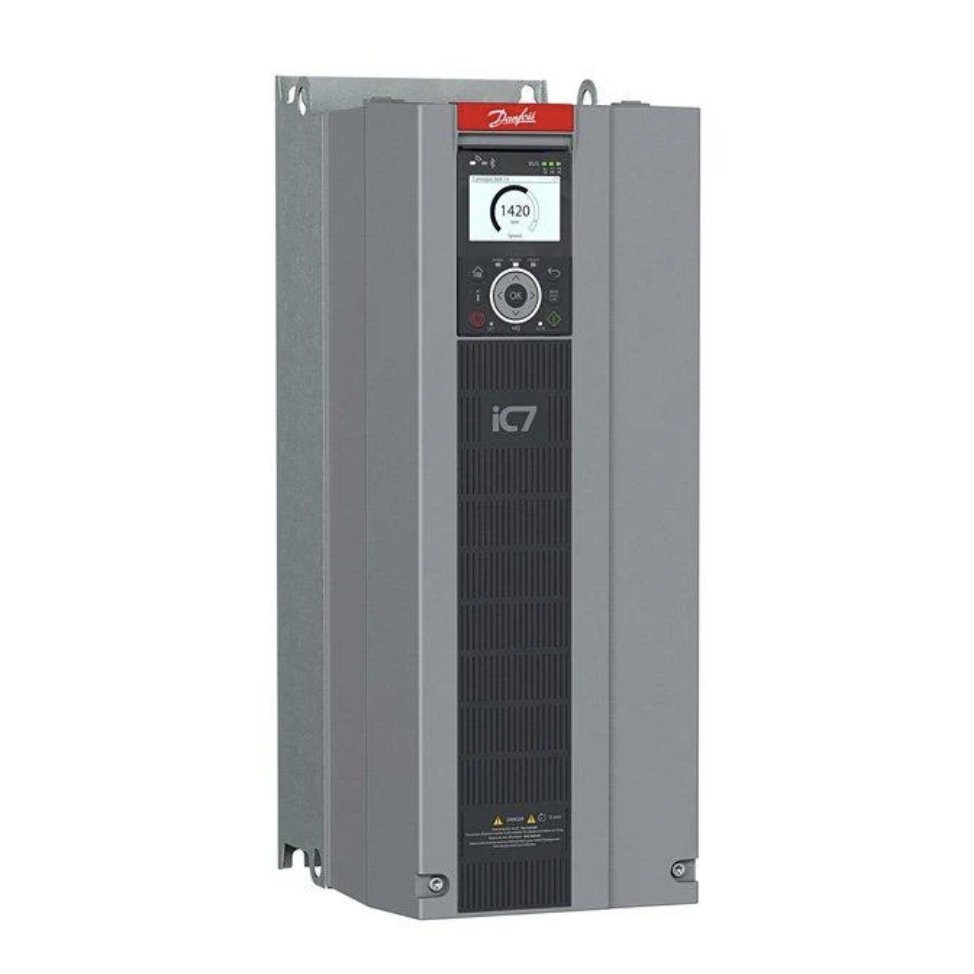

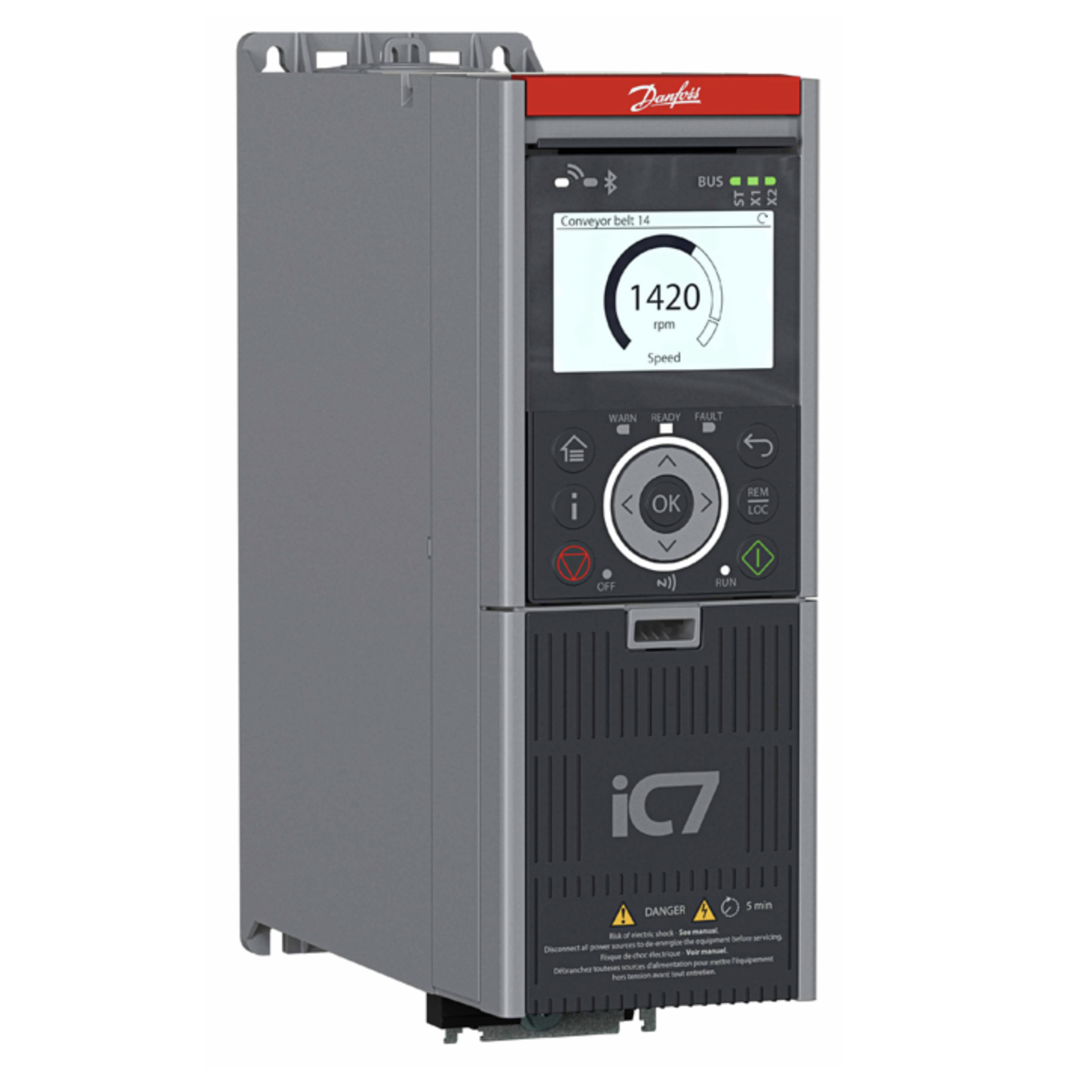

Danfoss iC7 Automation dažnio keitikliai (0,37–710 kW) yra kompaktiški, moduliniai ir turi integruotas saugos funkcijas iki SIL3. Jie pasižymi dvigubu Ethernet ryšiu, EMC filtrais ir greitu paleidimu. Šie keitikliai užtikrina energinį efektyvumą, patikimumą ir lengvą integraciją.
Savybės:
Integruotos saugos funkcijos iki SIL3
Dvigubas Ethernet ryšys ir modernūs komunikacijos protokolai
Aukštas EMC atsparumas
Greitas ir paprastas paleidimas bei konfigūracija
Platus galios diapazonas nuo 0,37 iki 710 kW
Paskirtis
skirtas siurblių, ventiliatorių ir kompresorių valdymui
Korpusas
1 x 200-240 V AC – MA01c, MA02c, MA02a;
3 x 380-480 V AC – MA01a, MA02a
Galia
0.37 ÷ 4kW
Įėjimo įtampa
1 x 200-240 V AC, 3 x 380-480 V AC
Srovė
1.2 ÷ 9A
Dažnis
Indukcinis variklis
• 0–200 Hz (VVC+ režimas) • 0–500 Hz (U/f režimas)
PM variklis
• 0–400 Hz (VVC+ režimas)
Apsaugos klasė
IP20
Maksimali apkrova
150 % 60 s. kas 10 min
Programuojami skaitmeniniai įėjimai ir išėjimai
5 in/1 out
Logika PNP arba NPN, 0/24V DC
Impulsų įvestis ir išvestis
1 / 1, 0/24 V DC
Programuojami analoginiai įėjimai ir išėjimai
AI – 2, įtampa arba srovė
Įtampos lygis: nuo 0 V iki +10 V (keičiamas)
Srovės lygis: nuo 0/4 iki 20 mA (keičiamas)
AO – 1, (srovės diapazonas nuo 0/4 iki 20 mA)
Programuojami relių išėjimai
1 (NO/NC 240 VAC, 2 A / 30 VDC, 2 A)
Prekės kodas | IP klasė | Įtampa | Galia | Srovė | Kaina |
---|---|---|---|---|---|
IC7-60FA3N05-206AE54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 110kW | 206A | |
IC7-60FA3N05-245AE54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 132kW | 245A | |
IC7-60FA3N05-302AE54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 160kW | 302A | |
IC7-60FA3N05-385AE54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 200kW | 385A | |
IC7-60FA3N05-480AE54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 250kW | 480A | |
IC7-60FA3N05-588AE54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 315kW | 588A | |
IC7-60FA3N05-658AE54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 355kW | 658A | |
IC7-60FA3N05-736AE54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 400kW | 736A | |
IC7-60FA3N05-799AE54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 450kW | 799A | |
IC7-60FA3N05-893AE54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 500kW | 893A | |
IC7-60FA3N05-1000E54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 560kW | 1000A | |
IC7-60FA3N05-1120E54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 630kW | 1120A | |
IC7-60FA3N05-1260E54F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP54 | 380 ÷ 500 V | 710kW | 1260A | |
IC7-60FA3N05-736AE20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 400kW | 736A | |
IC7-60FA3N05-799AE20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 450kW | 799A | |
IC7-60FA3N05-893AE20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 500kW | 893A | |
IC7-60FA3N05-1000E20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 560kW | 1000A | |
IC7-60FA3N05-1120E20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 630kW | 1120A | |
IC7-60FA3N05-1260E20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 710kW | 1260A | |
IC7-60FA3N05-61A0E21F2+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 30kW | 61A | |
IC7-60FA3N05-73A0E21F2+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 37kW | 73A | |
IC7-60FA3N05-90A0E21F2+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 45kW | 90A | |
IC7-60FA3N05-106AE21F2+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 55kW | 106A | |
IC7-60FA3N05-147AE21F2+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 75kW | 147A | |
IC7-60FA3N05-170AE21F2+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 90kW | 170A | |
IC7-60FA3N05-206AE21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 110kW | 206A | |
IC7-60FA3N05-245AE21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 132kW | 245A | |
IC7-60FA3N05-302AE21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 160kW | 302A | |
IC7-60FA3N05-385AE21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 200kW | 385A | |
IC7-60FA3N05-395AE21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 200kW | 395A | |
IC7-60FA3N05-480AE21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 250kW | 480A | |
IC7-60FA3N05-588AE21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 315kW | 588A | |
IC7-60FA3N05-658AE21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 355kW | 658A | |
IC7-60FA3N05-736AE21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 400kW | 736A | |
IC7-60FA3N05-799AE21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 450kW | 799A | |
IC7-60FA3N05-893AE21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 500kW | 893A | |
IC7-60FA3N05-1000E21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 560kW | 1000A | |
IC7-60FA3N05-1120E21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 630kW | 1120A | |
IC7-60FA3N05-1260E21F2+AGCX+AJFX+BAMT+BDBA+BEF1+BF20+DAAU | IP21 | 380 ÷ 500 V | 710kW | 1260A | |
IC7-60FA3N05-01A8E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 0,55kW | 1.8A | |
IC7-60FA3N05-02A4E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 0,75kW | 2.4A | |
IC7-60FA3N05-03A0E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 1,1kW | 3A | |
IC7-60FA3N05-04A0E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 1,5kW | 4A | |
IC7-60FA3N05-05A6E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 2,2kW | 5.6A | |
IC7-60FA3N05-07A2E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 3kW | 7.2A | |
IC7-60FA3N05-09A2E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 4kW | 9.2A | |
IC7-60FA3N05-12A5E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 5,5kW | 12.5A | |
IC7-60FA3N05-16A0E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 7,5kW | 16A | |
IC7-60FA3N05-24A0E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 11kW | 24A | |
IC7-60FA3N05-31A0E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 15kW | 31A | |
IC7-60FA3N05-38A0E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 18,5kW | 38A | |
IC7-60FA3N05-43A0E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 22kW | 43A | |
IC7-60FA3N05-61A0E20F2+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 30kW | 61A | |
IC7-60FA3N05-73A0E20F2+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 37kW | 73A | |
IC7-60FA3N05-90A0E20F2+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 45kW | 90A | |
IC7-60FA3N05-106AE20F2+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 55kW | 106A | |
IC7-60FA3N05-147AE20F2+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 75kW | 147A | |
IC7-60FA3N05-170AE20F2+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 90kW | 170A | |
IC7-60FA3N05-206AE20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 110kW | 206A | |
IC7-60FA3N05-245AE20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 132kW | 245A | |
IC7-60FA3N05-302AE20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 160kW | 302A | |
IC7-60FA3N05-385AE20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 200kW | 385A | |
IC7-60FA3N05-395AE20F2+ACBC+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 200kW | 395A | |
IC7-60FA3N05-480AE20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 250kW | 480A | |
IC7-60FA3N05-588AE20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 315kW | 588A | |
IC7-60FA3N05-658AE20F2+AGCX+BAMT+BDBA+BEF1+BF20+DAAU | IP20 | 380 ÷ 500 V | 355kW | 658A | |
IC7-60FA3N05-01A3E20F2+ACBC+ALDC+BAMT+BDBA+BEF1+BF20+CBX0+DAAU | IP20 | 380 ÷ 500 V | 0,37kw | 1.3A |
