Dažnio keitikliai / Softstarteriai

Dažnio keitikliai ir Softstarteriai – efektyviam ir patikimam jūsų įrangos valdymui. Atraskite sprendimus, užtikrinančius mažesnes energijos sąnaudas ir ilgesnį įrenginių tarnavimo laiką.

Dažnio keitikliai

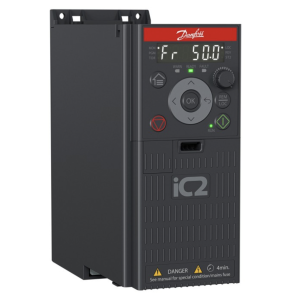

Danfoss iC2 Micro

Daugiau informacijos

Dažnio keitikliai

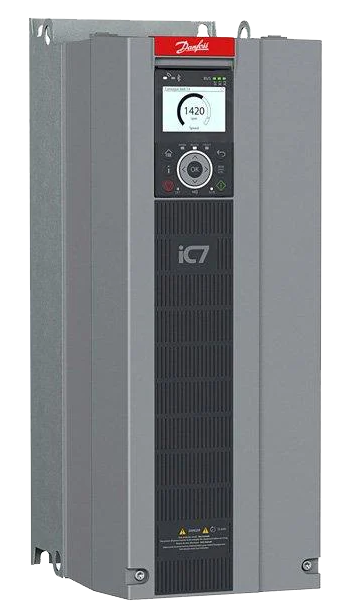

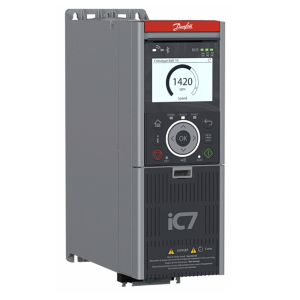

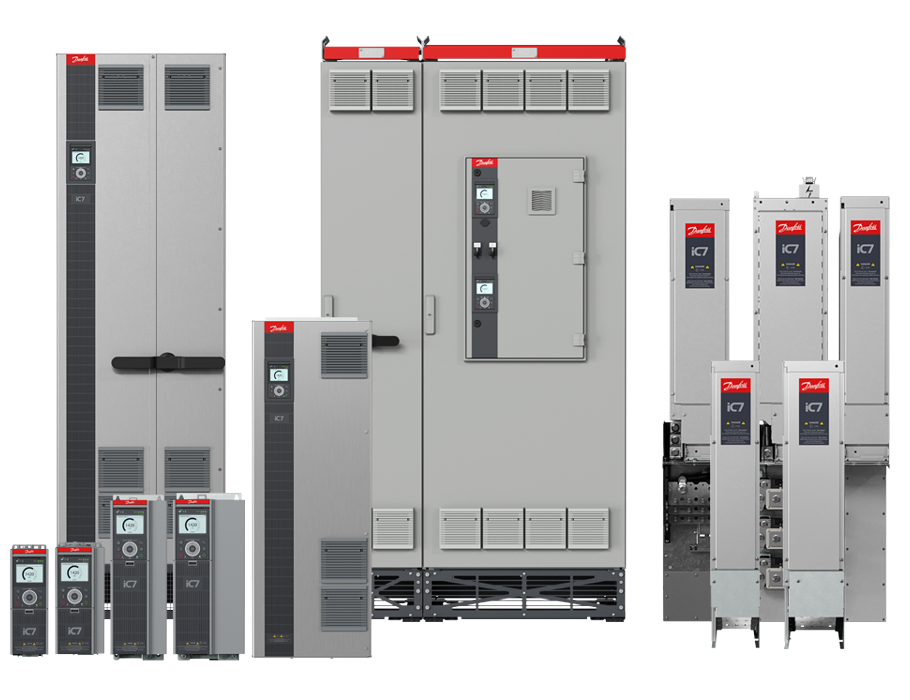

Danfoss iC7 Automation

Daugiau informacijos

Dažnio keitikliai

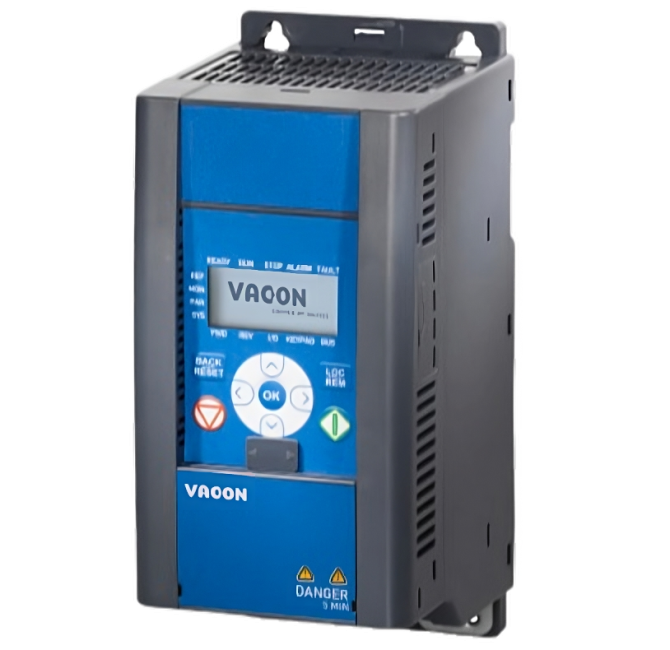

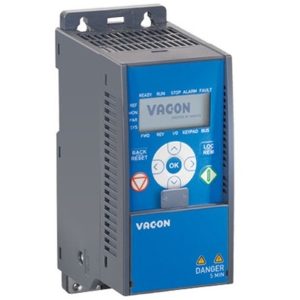

VACON 20

Daugiau informacijos

Dažnio keitikliai

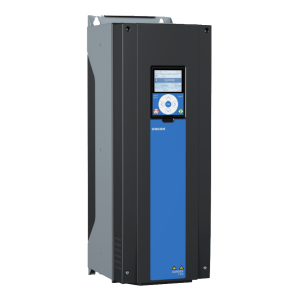

VACON 100 FLOW

Daugiau informacijos

Dažnio keitikliai

VACON 100 INDUSTRIAL

Daugiau informacijos

Dažnio keitikliai

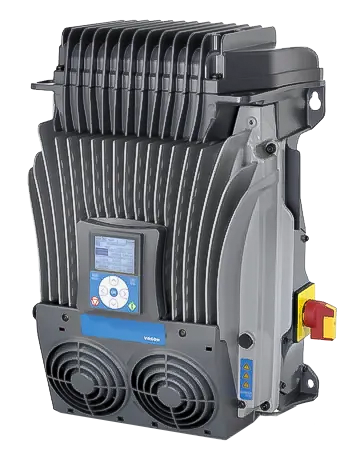

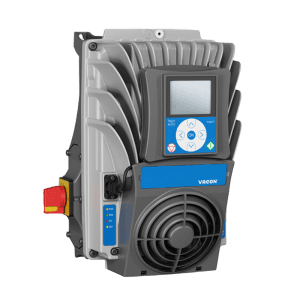

VACON 100 X

Daugiau informacijos

Dažnio keitikliai

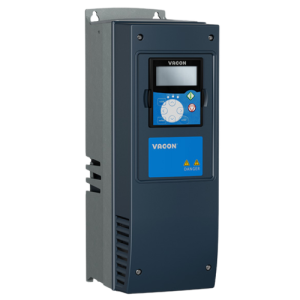

VACON NXP

Daugiau informacijos

Dažnio keitikliai

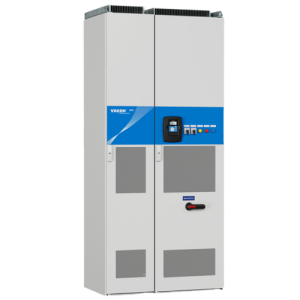

VACON NXC

Daugiau informacijos

Dažnio keitikliai

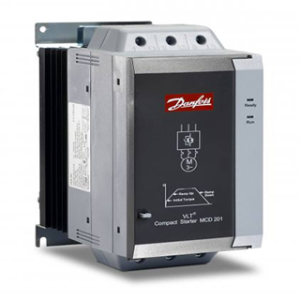

Danfoss MCD 200

Daugiau informacijos

Dažnio keitikliai

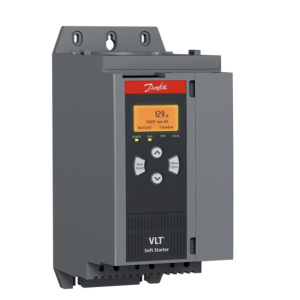

Danfoss MCD 600

Daugiau informacijos

Aukščiausia kiekvieno gaminio kokybė

Vietinės paslaugos Jūsų šalyje

Klientų aptarnavimas kiekviename žingsnyje

Sklandi techninė komunikacija

Išsamus dažnio ir greičio valdymo paaiškinimas

KAIP VEIKIA VARIKLIO GREIČIO IR DAŽNIO PAVARA?

Pramoninės automatikos sektoriuje kintamo dažnio pavaros (VFD) yra esminiai įrenginiai, susidedantys iš galios elektronikos plokštės (pvz., IGBT, MOSFET) ir aukštos spartos centrinio valdymo bloko (pvz., mikroprocesoriaus, DSP). Šis įrenginys naudojamas vienfaziam arba trifaziam elektros varikliui valdyti, moduliuojant jo elektros tiekimo dažnį ir įtampą, kad būtų reguliuojamas sukimosi greitis ir sukimo momentas. Procesas prasideda nuo elektros tinklo kintamosios srovės (AC) konvertavimo į nuolatinę srovę (DC) naudojant lygintuvą. Tada nuolatinė srovė moduliuojama į sintetinio kintamosios srovės signalą, kurį sukuria VFD pavara. Tai leidžia padidinti arba sumažinti variklio greitį ir stabdymo momentą, užtikrinant tikslų valdymą ir efektyvesnį veikimą.

Šiandien, dėka programinės įrangos ir sąsajos parinkčių, VFD pavara tapo aukštos kokybės produktu, leidžiančiu vartotojui valdyti variklius nuo visiško greičio iki norimų reikalavimų.

Danfoss – VACON pasitelkė savo patirtį, žinias ir techninį išmanymą, kad pasiūlytų jums geriausius dažnio keitiklius rinkoje – nuo bazinio lygio iki aukščiausios klasės modelių, pritaikytų tiek standartinėms, tiek pažangioms jūsų programoms.

Kuo skiriasi kintamo greičio pavaros ir kintamo dažnio pavaros?

NORS ŠIE TERMINAI DAŽNAI VARTOJAMI KAIP SINONIMAI, ITIN SVARBU SUPRASTI ESMINIUS SKIRTUMUS TARP ŠIŲ DVIEJŲ ĮRENGINIŲ.

1 – Įtampos ir dažnio keitimas:

  • Kintamo greičio pavaros daugiausia keičia įtampą, tiekiamą varikliui, kad reguliuotų greitį.
  • Kintamo dažnio pavaros (VFD), kita vertus, reguliuoja maitinimo šaltinio dažnį, kuris daro įtaką tiek variklio greičiui, tiek sukimo momentui.

2 – Pritaikymas:

  • Kintamo greičio pavaros dažniausiai naudojamos paprastesnėse sistemose, kur reikalingas tik greičio valdymas.
  • Kintamo dažnio pavaros (VFD) naudojamos sudėtingesnėse sistemose, kur būtinas tikslus greičio ir sukimo momento valdymas.

3 – Energijos efektyvumas:

  • Kintamo dažnio pavaros paprastai yra efektyvesnės energijos atžvilgiu nei paprastos kintamo greičio pavaros, nes jos leidžia tiksliau ir ekonomiškiau valdyti variklį.

VFD dar vadinamos kintamo greičio pavaromis, kintamo dažnio pavaromis, kintamosios srovės (AC) arba nuolatinės srovės (DC) pavaromis (priklausomai nuo vardinės įtampos ir srovės tipo), mikroinverteriais, reguliuojamo greičio pavaromis, reguliuojamo dažnio pavaromis ir aukšto dažnio inverteriais.

Kokios yra dažnio keitiklių pritaikymo sritys?

KINTAMO GREIČIO IR DAŽNIO PAVAROS NAUDOJAMOS ĮVAIRIOSE SRITYSE, UŽTIKRINANT TIKSLIĄ KONTROLĘ IR ENERGIJOS TAUPYMĄ.

  1. Ventiliatoriai: Naudojami ištraukimo ventiliatoriuose, oro apdorojimo įrenginiuose, kompresoriuose, oro kondicionavimo sistemose, džiovintuvuose, katilų ventiliatoriuose, temperatūros kontrolės krosnyse, kontroliuojamuose stoguose, šaldytuvuose, plėvelių mašinose, aušinimo bokštuose, ventiliacijoje, diafragminiuose sandarikliuose.
  2. Staklės: Apima šlifuoklius, šlifavimo mašinas, frezavimo stakles, tekinimo stakles, gręžimo mašinas, sukimosi stalus, apdirbimo centrų pozicionavimo mašinas, pagrindinių plokščių gręžimo mašinas, vyniojimo mašinas, presus.
  3. Elektriniai siurbliai: Skirti naudoti šaldytuvuose, geriamojo ir momentinio vandens tiekimo sistemose, panardinamuose varikliniuose siurbliuose, vakuuminiuose siurbliuose, fontanų siurbliuose, aušinimo vandens siurbliuose, karšto vandens cirkuliaciniuose siurbliuose, gręžinių siurbliuose, žemės ūkio rezervuarų siurbliuose, vandens valymo siurbliuose, pastovaus srauto siurbliuose, srutų siurbliuose, saulės siurbliuose ir kt.
  4. Konvejerinė įranga: Naudojama kranuose, automatizuotuose sandėliuose, konvejeriuose, liftuose, parkavimo įrangoje, eskalatoriuose, automatinėse duryse, uždengimo įrangoje.
  5. Cheminiai įrankiai / Medienos apdirbimo staklės: Apima skysčių maišymo mašinas, ekstruderius, vibratorius, diafragminius sandariklius, centrifugas, dengimo mašinas, tiekimo volus, transportavimo mašinas, obliavimo stakles.
  6. Pakavimo pramonė: Individualūs ir vidiniai pakuotojai, vyniojimo mašinos, išoriniai pakuotojai.
  7. Žemės ūkio ir maisto perdirbimo mašinos: Grūdų maišymo, pjaustymo ir malimo mašinos, arbatos perdirbimo mašinos, ryžių malimo mašinos, ryžių rūšiavimo mašinos.
  8. Popieriaus pramonė / Tekstilės mašinos: Verpimo mašinos, mezgimo mašinos, tekstilės spausdinimo mašinos, pramoninės siuvimo mašinos, sintetinių pluoštų mašinos, pjaustymo mašinos.
  9. Kitos mašinos: Automatiniai maišytuvai maisto / medicinos produktams, komercinės skalbimo mašinos, ofsetinės spaudos mašinos, įrišimo įranga, automobilių plovyklos, smulkintuvai, maisto plovimo mašinos, testavimo įranga, malūnai, oro ekranai, automatinės žaliuzės, virtuvės gartraukiai.

Šios pavaros atlieka svarbų vaidmenį mažinant energijos sąnaudas ir optimizuojant našumą įvairiose pramonės ir komercinėse srityse.

Kodėl verta naudoti kintamo dažnio pavaras?

KINTAMOJO GREIČIO PAVARŲ NAUDOJIMAS SUTEIKIA DAUG PRIVALUMŲ:

  1. Greičio valdymas: Dažnio keitiklis moduliuoja variklio greitį, reguliuodamas maitinimo sistemos dažnį ir įtampą. Kintamo dažnio pavaros (VFD) yra itin naudingos procesuose, kuriems reikalingas tikslus greičio ir sukimo momento valdymas.

  2. Energijos taupymas: Koreguodamas variklio greitį pagal taikymo poreikius, kintamo dažnio keitiklis gali sumažinti energijos ir elektros sąnaudas.

  3. Sumažintos eksploatavimo išlaidos: Šis VFD keitiklis leidžia varikliams sklandžiai įsijungti ir išsijungti, o tai pailgina elektros variklių tarnavimo laiką.

  4. Variklio apsauga: Variklių valdikliai suteikia apsaugą nuo fazių apsikeitimo, viršįtampio, nepakankamo įtampos lygio, perkrovų ir kitų nenormalių sąlygų, galinčių pažeisti variklį.
  5. Optimizuotas našumas: Dėl tikslaus greičio ir sukimo momento valdymo kintamo greičio pavaros padeda optimizuoti variklinių sistemų našumą ir galią.

  6. Energijos taupymo sertifikatas: Elektroninio kintamo greičio keitiklio įrengimas suteikia galimybę pasinaudoti CEE (Energijos taupymo sertifikatu), kuris iš dalies arba visiškai prisideda prie jūsų investicijų finansavimo. Tačiau tam, kad gautumėte šią naudą, reikia atitikti tam tikrus reikalavimus. Maksimaliai išnaudokite energijos taupymo galimybes su šia sistema, laikydamiesi nustatytų sąlygų.

Kaip parinkti ir pritaikyti kintamo dažnio pavarą varikliui?

AIŠKUS SUVOKIMAS APIE KINTAMO DAŽNIO PAVAROS TAIKYMO REIKALAVIMUS IR VARIKLIO CHARAKTERISTIKAS

  1. Variklio galia :
    Variklio galios nominali vertė turi atitikti kintamo dažnio keitiklio (VFD) galios reitingą.
  2. Įėjimo įtampa :
    Priklausomai nuo maitinimo tinklo įtampos (220V arba 380V), reikia pasirinkti vieną iš dviejų kintamo dažnio keitiklio tipų: trifazis/trifazis arba vienfazis/trifazis.
  3. Dažnis :
    Variklio nominalus dažnis turi būti suderinamas su valdiklio dažniu.
  4. Greitio diapazonas ir apkrovos sąlygos :
    Reikia atsižvelgti į specifinius taikymo reikalavimus, tokius kaip reikiamas greičio diapazonas ir apkrovos sąlygos.
  5. Apsaugos funkcijos :
    Užtikrinkite, kad dažnio keitiklis turi būtiną apsaugą nuo viršįtampio, viršsrovės ir kitų nenormalių veikimo sąlygų.
  6. Papildomos funkcijos ir parinktys :
    Ieškokite įrenginių su papildomomis funkcijomis, tokiomis kaip diagnostikos įrankiai ir ryšio sąsajos, kurios gali palengvinti priežiūrą ir pagerinti saugumą.
  7. Aplinkos suderinamumas :
    Prieš montuojant įsitikinkite, kad naudojama įranga tinka darbo aplinkai, atsižvelgiant į temperatūros ir drėgmės sąlygas.
  8. Techninė pagalba ir priežiūra :
    Įvertinkite galimybę gauti techninę pagalbą ir priežiūros paslaugas.
  9. Ekspertų konsultacija :
    Pasikonsultuokite su Danfoss – VACON kintamo dažnio pavarų gamintojo atstovu, kad gautumėte rekomendacijas pagal savo poreikius.

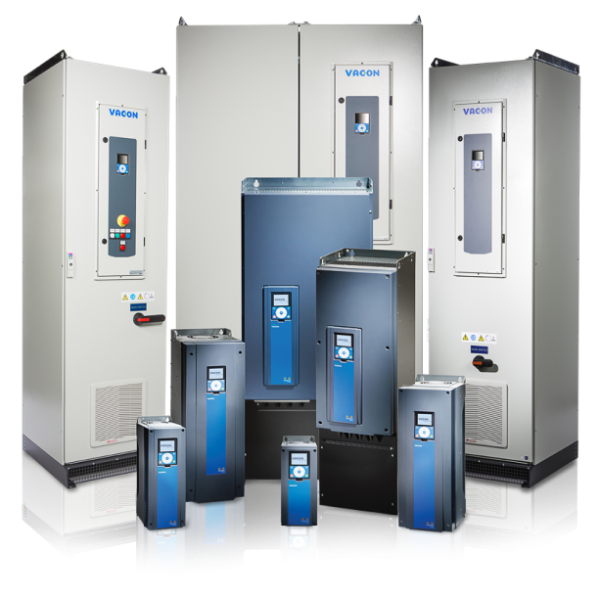

Danfoss - VACON kintamo greičio pavarų techninės savybės ir privalumai

  • Lengvas montavimas ir naudojimas
  • Platus galios ir įtampos pasirinkimas – trijų fazių ir vienos fazės versijos
  • Vartotojo sąsaja su optimizuota programine įranga – integruota konsolė ir didelis LCD ekranas
  • Paprastas parametrų reguliavimas
  • Prieinamos IP20, IP21, IP54 ir IP66 versijos
  • Integruotas RFI ir EMC filtras
  • Vartotojo pasirenkama kalba (lietuvių, lenkų, rusų, norvegų, švedų, prancūzų, anglų ir kt.)
  • Daugybė funkcijų: sukimo momento vektorinis valdymas, perkrovos galimybė, PID valdymo kilpos, individualiai pritaikoma loginė funkcija ir specifinės makrokomandos, realaus laiko laikrodis, vienetų konvertavimo funkcija
  • Platus ryšio sąsajų pasirinkimas: Modbus RTU, BACnet MS/TP, Profinet, Profibus ir kt.
  • Energijos taupymo funkcija
  • Valdymo funkcijos:  analoginė įvestis/išvestis, PID kilpa, kaskadinis valdymas
  • Saugumo funkcijos: slaptažodžio apsauga, SIL2 lygis, priešgaisrinis režimas
  • Nuotolinis valdymas:  pratęsiamas kabelis nuotoliniam valdymui, vartotojo ir mašinos sąsaja
  • Atitiktis patvirtintiems standartams: CE direktyva (CE ženklinimas), UL/cUL sertifikatai
  • Valdymo spintų sprendimai


DUK

KAIP KEISTI 220V VIENFAZIO VARIKLIO GREITĮ?

Norint moduliuoti 220V vienfazio variklio išėjimo įtampą ir apkrovos sukimo momento greitį, būtini tinkami kintamo greičio pavaros išėjimo filtrai. Svarbu pasirinkti pavarą, kuri būtų suderinama su variklio įėjimo ir išėjimo įtampa bei dažniu.

KAIP PASIRINKTI KINTAMO DAŽNIO PAVARAS (VFD) NUOLATINĖS SROVĖS VARIKLIUI?

Nuolatinės srovės (DC) varikliui, skirtingai nei kintamosios srovės (AC) varikliams, būtina pasirinkti tinkamą nuolatinės srovės pavarą (DC drive), specialiai sukurtą šiam variklio tipui. Renkantis reikia atsižvelgti į vardinę išėjimo įtampą, apkrovos sukimo momentą, galią, vardinę įtampą ir taikymo reikalavimus.

KODĖL KINTAMO DAŽNIO PAVARA?

Kintamo dažnio pavaros valdiklis užtikrina tikslų greičio reguliavimą ir pastovų sukimo momentą, pagerina energijos taupymą ir suteikia apsaugą nuo perkrovų, todėl jis yra nepakeičiamas daugelyje pramoninių ir komercinių sričių.

KAIP REGULIUOTI TRIFAZIŲ VARIKLIŲ GREITĮ?

Dažniausias ir efektyviausias trifazio variklio greičio reguliavimo būdas yra dažnio keitiklio naudojimas. Trifazio variklio dažnis reguliuojamas naudojant srovės šaltinio keitiklį arba įtampos šaltinio keitiklį, leidžiant tiksliai valdyti variklio greitį ir sukimo momentą.

KOKS YRA MINIMALUS VFD VALDIKLIO DAŽNIS?

Dauguma dažnio keitiklių turi išėjimo įtampos ir dažnio diapazoną, kuris gali prasidėti nuo kelių hercų (Hz). Minimalus reikalingas dažnis priklauso nuo konkrečios dažnio keitiklio taikymo srities. Norint nustatyti minimalų dažnį konkrečiam VFD keitikliui, būtina peržiūrėti variklio gamintojo pateiktas technines specifikacijas. Jei dažnis bus per mažas, gali būti pažeista variklio apvija, nes variklis gali perkaisti.

AR VIENAS DAŽNIO KEITIKLIS GALI MAITINTI KELIS VARIKLIUS?

Vienas dažnio keitiklis negali valdyti kelių variklių su skirtingais greičiais.
