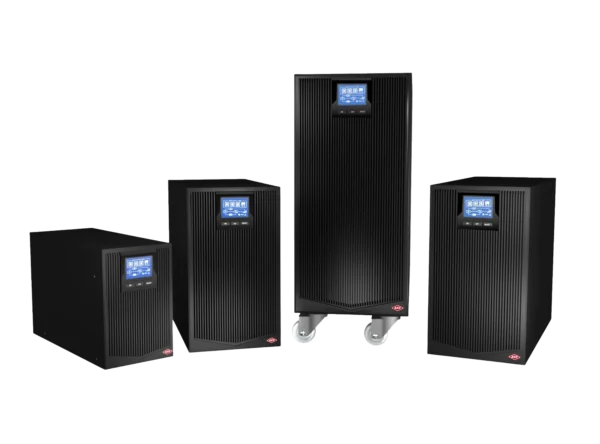

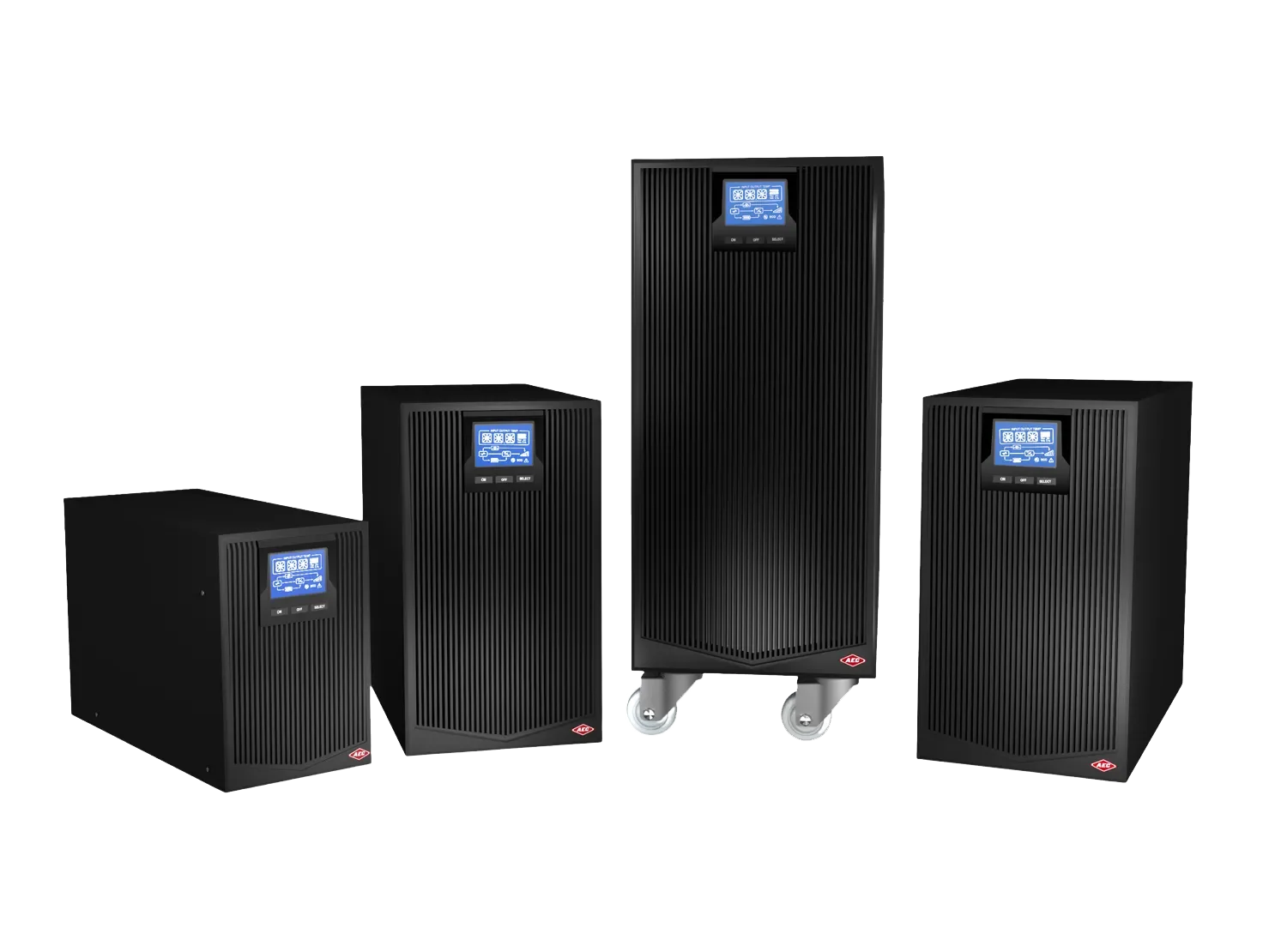

Bokštinis UPS su dviguba konversija | IST3

Tower UPS with double conversion | IST3

UPS

Fields of application

Vienfaziai nepertraukiamo maitinimo šaltiniai IST3 (1–10 kVA) – tai AEC internetinių (online) dvigubos konversijos UPS serija. Tai bokštinio tipo UPS įrenginiai, kurių galia nuo 1 kVA iki 10 kVA. IST3 serija naudoja pažangiausias IGBT technologijas, užtikrina iki 96 % efektyvumą ir vienetinį išėjimo galios koeficientą (pf = 1).

Privalumai:

  • Išėjimo galios koeficientas 1 leidžia geriau apkrauti tą pačią galią ir mažina pradinę investiciją.
  • Iki 96 % efektyvumas ir tiksli duomenų apdorojimo kontrolė su DSP.
  • Kompaktiškas bokštinis korpusas, dulkiams atspari priekinė dalis su HD ekranu ir patogi GUI.
  • Suderinamas su dyzeliniais generatoriais.
  • IST3 atitinka UPS standartą CEI016 MTBT pastotėms.
  • Funkcija palaiko baterijų rezervą, kad visada būtų atstatoma ritė ir kabinos funkcionalumas.
  • Gedimų aptikimas ir įspėjimai, vidaus temperatūros stebėsena.
  • Išmanūs ventiliatoriai, keli greičio režimai ilgesniam tarnavimui ir geresniam aušinimui.
  • Per ekraną nustatomas išėjimas 208/220/230/240 Vac, 50/60 Hz, taip pat ECO režimas.
  • SPECIFICATIONS
  • AVAILABLE MODELS
  • DOCUMENTS

SPECIFICATIONS

  • Models

    IST3-1-2X9 IST3-1-L, IST3-2-4X9 IST3-2-L, IST3-3-6X9 IST3-3-L, IST3-6-16X9 IST3-6-L, IST3-10-16X9 IST3-10-L

  • Input — Voltage (VAC)

    IST3-1-2X9 IST3-1-L, IST3-2-4X9 IST3-2-L, IST3-3-6X9 IST3-3-L: 120-295

    IST3-6-16X9 IST3-6-L, IST3-10-16X9 IST3-10-L: 80-275

  • Input — Frequency (Hz)

    50/60 Hz ±10 % (automatic 50/60 Hz frequency adjustment)

  • Input — Power Factor

    ≥0.99

  • Entrance — THDI

    <5 %

  • Output — Power (kVA)

    IST3-1-2X9 IST3-1-L: 1000
    IST3-2-4X9 IST3-2-L: 2000
    IST3-3-6X9 IST3-3-L: 3000
    IST3-6-16X9 IST3-6-L: 6000
    IST3-10-16X9 IST3-10-L: 10000

  • Output — Max AC/AC performance

    IST3-1-2X9 IST3-1-L: 92%
    IST3-2-4X9 IST3-2-L: 93%
    IST3-3-6X9 IST3-3-L: 94%
    IST3-6-16X9 IST3-6-L: 96%
    IST3-10-16X9 IST3-10-L: 96%

  • Output — Power Factor

    1

  • Output — Voltage (VAC)

    208/220/230/240 V ±1 % (configurable via display)

  • Output — Frequency (Hz)

    50/60 Hz ±0.2 % (battery mode)

  • Output — THD

    IST3-1-2X9 IST3-1-L, IST3-2-4X9 IST3-2-L, IST3-3-6X9 IST3-3-L:
    THD < 2 % (linear load)
    THD < 5 % (non-linear load)

    IST3-6-16X9 IST3-6-L, IST3-10-16X9 IST3-10-L:
    THD < 1 % (linear load)
    THD < 4 % (non-linear load)

  • Output — Switching time (ms)

    0 (ms)

  • Batteries - Voltage (VDC)

    IST3-1-2X9 IST3-1-L: 24 arba 36
    IST3-2-4X9 IST3-2-L: 48 arba 72
    IST3-3-6X9 IST3-3-L: 72 arba 96
    IST3-6-16X9 IST3-6-L: 192~240
    IST3-10-16X9 IST3-10-L: 192~240

  • Standartinės baterijų konfigūracijos

    IST3-1-2X9 IST3-1-L: 2×9Ah 12V
    IST3-2-4X9 IST3-2-L: 4×9Ah 12V
    IST3-3-6X9 IST3-3-L: 6×9Ah 12V
    IST3-6-16X9 IST3-6-L: 16×9Ah 12V
    IST3-10-16X9 IST3-10-L: 16×9Ah 12V

  • Batteries - Max. charging current

    IST3-1-2X9 IST3-1-L, IST3-2-4X9 IST3-2-L, IST3-3-6X9 IST3-3-L: 1-4

    IST3-6-16X9 IST3-6-L, IST3-10-16X9 IST3-10-L: 1~8

  • Communication

    RS232 + EPO + USB (socket)
    (SNMP, RS485 + optional dry contact card)

  • LCD Screen

    Input/output voltage and frequency, load level protection, battery charge status, temperature, UPS operation and lockout/error

  • Alarms

    Low batteries, abnormal input, overload, jam/failure, etc.

  • Protection

    Low charge, overload, short circuit, overheating, etc.

  • Noise

    IST3-1-2X9 IST3-1-L, IST3-2-4X9 IST3-2-L, IST3-3-6X9 IST3-3-L: <50

    IST3-6-16X9 IST3-6-L, IST3-10-16X9 IST3-10-L: <55

  • Temperature

    -5~40

  • Humidity

    0 ~ 95 %

  • Dimensions

    IST3-1-2X9 IST3-1-L: 145×360×225

    IST3-2-4X9 IST3-2-L, IST3-3-6X9 IST3-3-L: 190×400×330

    IST3-6-16X9 IST3-6-L, IST3-10-16X9 IST3-10-L: 230×502×553 / 190×422×337 (L)

  • Weight (kg)

    IST3-1-2X9 IST3-1-L: 9.2 arba 11.6/4.5
    IST3-2-4X9 IST3-2-L: 17.7 arba 22.4/8.5
    IST3-3-6X9 IST3-3-L: 22.9 arba 27.6/9.2
    IST3-6-16X9 IST3-6-L: 54.5/10.9
    IST3-10-16X9 IST3-10-L: 56.2/12.5

  • Standards and certificates

    CE (reference standards: safety IEC EN 62040-1; EMC IEC EN 62040-2; classification IEC EN 62040-3)

AVAILABLE MODELS

Product code Description Price
IST3-1-L

UPS Online Tower IST3 1kVA L modelis tik su išorinėmis baterijomis 36Vdc | 360(I)×145(P)×225(A) mm | 5kg
IST3-1-2X9

UPS Online Tower IST3 1kVA su vidinėmis baterijomis 2×12V 9ah | 360(I)×145(P)×225(A) mm | 9kg
IST3-1-4X9

UPS Online Tower IST3 1kVA su vidinėmis baterijomis 2×12V 9ah | 360(I)×145(P)×225(A) mm | 9kg

Baterijų spinta BB1 su baterijomis 2x12V 9ah | 360(I)×145(P)×225(A) mm | 9kg
IST3-1-6X9

UPS Online Tower IST3 1kVA tik su išorinėmis baterijomis | 360(I)×145(P)×225(A) mm | 5kg

Baterijų spinta BB1 su baterijomis 6x12V 9ah | 360(I)×145(P)×225(A) mm | 19kg
IST3-1-9X9

UPS Online Tower IST3 1kVA tik su išorinėmis baterijomis | 360(I)×145(P)×225(A) mm | 5kg

Baterijų spinta BB2 su baterijomis 9x12V 9ah | 400(I)×190(P)×330(A) mm | 27kg
IST3-1-12X9

UPS Online Tower IST3 1kVA tik su išorinėmis baterijomis | 360(I)×145(P)×225(A) mm | 5kg

Baterijų spinta BB2 su baterijomis 12x12V 9ah | 400(I)×190(P)×330(A) mm | 34kg
IST3-2-L

UPS Online Tower IST3 2kVA L modelis tik su išorinėmis baterijomis 72Vdc | 400(I)×190(P)×330(A) mm | 9kg
IST3-2-4X9

UPS Online Tower IST3 2kVA su vidinėmis baterijomis 4×12V 9ah | 400(I)×190(P)×330(A) mm | 18kg
IST3-2-8X9

UPS Online Tower IST3 2kVA su vidinėmis baterijomis 4×12V 9ah | 400(I)×190(P)×330(A) mm | 18kg

Baterijų spinta BB1 su baterijomis 4x12V 9ah | 360(I)×145(P)×225(A) mm | 14kg
IST3-2-12X9

UPS Online Tower IST3 2kVA tik su išorine baterija | 400(I)×190(P)×330(A) mm | 9kg

Baterijų spinta BB2 su baterijomis 12x12V 9ah | 400(I)×190(P)×330(A) mm | 34kg
IST3-2-18X9

UPS Online Tower IST3 2kVA tik su išorine baterija | 400(I)×190(P)×330(A) mm | 9kg

2X Baterijų spinta BB2 su baterijomis 18x12V 9ah | 2X 400(I)×190(P)×330(A) mm | 53kg
IST3-2-24X9

UPS Online Tower IST3 2kVA tik su išorine baterija | 400(I)×190(P)×330(A) mm | 9kg

2X Baterijų spinta BB2 su baterijomis 24x12V 9ah | 2X 400(I)×190(P)×330(A) mm | 68kg
IST3-3-L

UPS Online Tower IST3 3kVA L modelis tik su išorinėmis baterijomis 96Vdc | 400(I)×190(P)×330(A) mm | 9,2kg
IST3-3-6X9

UPS Online Tower IST3 3kVA su vidinėmis baterijomis 6×12V 9ah | 400(I)×190(P)×330(A) mm | 23kg
IST3-3-12X9

UPS Online Tower IST3 3kVA su vidinėmis baterijomis 6×12V 9ah | 360(I)×145(P)×225(A) mm | 23kg

Baterijų spinta BB2 su baterijomis 6x12V 9ah | 400(I)×190(P)×330(A) mm | 19kg
IST3-3-16X9

UPS Online Tower IST3 3kVA tik išorinės baterijos | 400(I)×190(P)×330(A) mm | 9kg

Baterijų spinta BB3 su baterijomis 16x12V 9ah | 502(I)×230(P)×553(A) mm | 56kg
IST3-3-24X9

UPS Online Tower IST3 3kVA tik išorinės baterijos | 400(I)×190(P)×330(A) mm | 9kg

Baterijų spinta BB3 su baterijomis 24x12V 9ah | 502(I)×230(P)×553(A) mm | 75kg
IST3-3-32X9

UPS Online Tower IST3 3kVA tik išorinės baterijos | 400(I)×190(P)×330(A) mm | 9kg

Baterijų spinta BB3 su baterijomis 32x12V 9ah | 502(I)×230(P)×553(A) mm | 95kg
IST3-3-48X9

UPS Online Tower IST3 3kVA tik išorinės baterijos | 400(I)×190(P)×330(A) mm | 9kg

2X Baterijų spinta BB3 su baterijomis 48x12V 9ah | 2X 502(I)×230(P)×553(A) mm | 150kg
IST3-3-64X9

UPS Online Tower IST3 3kVA tik išorinės baterijos | 400(I)×190(P)×330(A) mm | 9kg

2X Baterijų spinta BB3 su baterijomis 64x12V 9ah | 2X 502(I)×230(P)×553(A) mm | 190kg
IST3-6-L

UPS Online Tower IST3 6kVA L modelis tik su išorinėmis baterijomis | 422(I)×190(P)×337(A) mm | 11kg
IST3-6-16X9

UPS Online Tower IST3 6kVA su vidinėmis baterijomis 16x12V 9ah | 502(I)×230(P)×553(A) mm | 60kg
IST3-6-32X9

UPS Online Tower IST3 6kVA su vidinėmis baterijomis 16x12V 9ah | 502(I)×230(P)×553(A) mm | 60kg

Baterijų spinta BB3 su baterijomis 16x12V 9ah | 502(I)×230(P)×553(A) mm | 55kg
IST3-6-48X9

UPS Online Tower IST3 6kVA su vidinėmis baterijomis 16x12V 9ah | 502(I)×230(P)×553(A) mm | 60kg

Baterijų spinta BB3 su baterijomis 32x12V 9ah | 502(I)×230(P)×553(A) mm | 95kg
IST3-6-64X9

UPS Online Tower IST3 6kVA L Modelis | 422(I)×190(P)×337(A) mm | 11kg

2X Baterijų spinta BB3 su baterijomis 64x12V 9ah | 2X 502(I)×230(P)×553(A) mm | 190kg
IST3-6-80X9

UPS Online Tower IST3 6kVA su vidinėmis baterijomis 16x12V 9ah | 502(I)×230(P)×553(A) mm | 60kg

2X Baterijų spinta BB3 su baterijomis 64x12V 9ah | 2X 502(I)×230(P)×553(A) mm | 190kg
IST3-10-L

UPS Online Tower IST3 10kVA L modelis tik su išorinėmis baterijomis | 422(I)×190(P)×337(A) mm | 12,5kg
IST3-10-16X9

UPS Online Tower IST3 10kVA su vidinėmis baterijomis 16x12V 9ah | 502(I)×230(P)×553(A) mm | 60kg
IST3-10-32X9

UPS Online Tower IST3 10kVA su vidinėmis baterijomis 16x12V 9ah | 502(I)×230(P)×553(A) mm | 60kg

Baterijų spinta BB3 su baterijomis 16x12V 9ah | 502(I)×230(P)×553(A) mm | 55kg
IST3-10-48X9

UPS Online Tower IST3 10kVA su vidinėmis baterijomis 16x12V 9ah | 502(I)×230(P)×553(A) mm | 60kg

Baterijų spinta BB3 su baterijomis 32x12V 9ah | 502(I)×230(P)×553(A) mm | 95kg
IST3-10-64X9

UPS Online Tower IST3 10kVA L Modelis | 502(I)×230(P)×553(A) mm | 13kg

2X Baterijų spinta BB3 su baterijomis 64x12V 9ah | 2X 502(I)×230(P)×553(A) mm | 190kg
IST3-10-80X9

UPS Online Tower IST3 10kVA su išorinėmis baterijomis 16x12V 9ah | 502(I)×230(P)×553(A) mm | 60kg

2X Baterijų spinta BB3 su baterijomis 64x12V 9ah | 2X 502(I)×230(P)×553(A) mm | 190kg
IST3-10-100X9

UPS Online Tower IST3 10kVA L Modelis | 502(I)×230(P)×553(A) mm | 12,5kg

Baterijų spinta BB5 su baterijomis 100x12V 9ah | 800(I)×460(P)×1400(A) mm | 355kg
IST3-10-120X9

UPS Online Tower IST3 10kVA L Modelis | 502(I)×230(P)×553(A) mm | 12,5kg

Baterijų spinta BB5 su baterijomis 120x12V 9ah | 800(I)×460(P)×1400(A) mm | 405kg
BB1

Baterijų spinta, tinkanti IST3 1kVA, maksimaliai 6 x 12V 9Ah baterijos | 360(I)×145(P)×225(A) mm | 4kg
BB2

Baterijų spinta, tinkanti IST3 2-3kVA, maksimaliai 12x12V 9ah baterijos | 400(I)×190(P)×330(A) mm | 6kg
BB3

Baterijų spinta, tinkanti IST3 6-10kVA, maksimaliai 32x12V 9ah baterijos | 502(I)×230(P)×553(A) mm | 15kg
BB4-11

Baterijų spinta skirta UPS 11, maksimaliai 80x12V 9Ah baterijų | 730(I)×250(P)×705(A) mm | 58kg
BB5-11

Baterijų spinta skirta UPS 11, maksimaliai 120x12V 9Ah baterijų | 800(I)×460(P)×1400(A) mm | 105kg
IST3

Free contact relay board
IST3

Internal SNMP board
IST3

Išorinis rankinis techninės priežiūros apėjimo (bypass) stelažinis modulis, maks. 3kVA.
IST3

Išorinis rankinis techninės priežiūros apėjimo (bypass) stelažinis modulis, maks. 10kVA.
MBYP

Techninės priežiūros apėjimo modulis
IST3

Lygiagretinimo plokštė, skirta 6–10 kVA.

DOCUMENTS

  • IST3 – Techninės specifikacijos

    118.38 KB

    Download

  • Instrukcija - UPS IST3

    2.15 MB

    Download

  • Katalogas - UPS online vienfazis IST3–1

    3.46 MB

    Download
